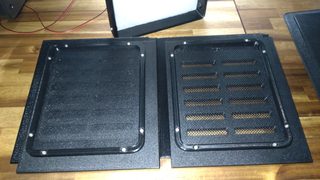

STEP WGN 換気扇とダクトの設置、吸気口の設置。
換気扇の制作。コツコツ作図してコツコツプリント。組み立てして配線を半田付けダクトとファンをつなげる部品をプリントしたんだけど・・・。微妙に積層ずれ・・・。フィラメントを1本半使うんだけど・・・。時間も１日と１４時間かかります・・・・。フィラ...
STEP WGN

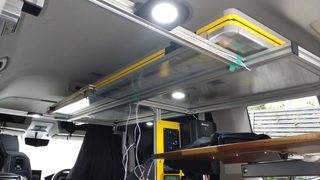

STEP WGN リグケースの積載用フレームの追加と照明の取付。
リグケースの積載。リグケースの積載方法については２列目以降の天井付近に積載の予定だったんですが・・・。今までノープラン（ ＾ω＾）・・・。２列目のカーテンとか後部のフレームの兼ね合いもあって現物合わせで考えるしかないと思っていて・・・。ある...
STEP WGN ソーラーパネルのフロントリップ。
ソーラーパネルのフロントリップ。NACAの翼断面を３DCADに取り込んで・・・。こんな感じでプリントして・・・。プリント終わりました。材質は対候性を考慮してASAでプリント。（ASAとは対候性を考慮したABSのような材料です。）強度もある程...
STEP WGN ダクトアダプターの再製作。
再設計とプリント。ダクトアダプターのダクト取付のための円筒部分が社内側に傾斜していました。これはアダプターの面に垂直に円筒部分を設計していたため・・・。窓が内側に傾斜している分そのまま傾斜していました・・・。このままだと雨が降った時そのまま...
STEP WGN ポータブルエアコンの能力検証。

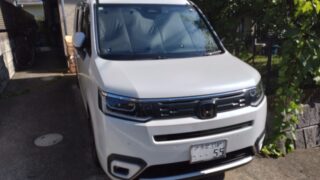

ポータブルエアコンの能力検証してみました。朝の時点での日差しの感じ。この日は天気予報で最高気温は３２．８度。１日を通して晴れ。8月ですが少し涼しい日という事もあって真夏というほどの気象状況ではありません。やった対策としてエアコンの空気取り込...
STEP WGN 走行充電器の配線が出来ました。

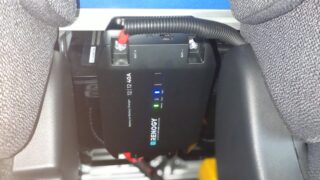

バッテリーからサービスホールへの配線プラス側はバッテリーの＋端子直近に共締め。マイナス側も同様、すでにコルゲートチューブをかぶせています。でプラス側は前回準備の８０Aのブレーカーをかませて接続。このブレーカーは防水仕様のブレーカーです。ここ...
STEP WGN 走行充電器の配線をしています。
バッテリーから走行充電器への配線配線の太さは14Sqなんで外径は約8㎜です。これをバッ直すると＋と－で２本をエンジンルームから車内へ引き込まなくてはなりません。メインハーネスの貫通場所は助手席側と運転席側でそれぞれあるんですが・・・。運転席...
STEP WGN ポータブルクーラーの車外への吸排気ダクトの設置をしました。
車外への吸排気ダクトの設置ダクトの設置はいろいろな方法があるようです。簡単なのはメーカー純正のマグネットでぺたぺた張り付けるタイプ。EcoFlow 窓シート１万円ぐらいするし・・・。助手席側で固定か？よくわからないけど隙間もできそうだし雨の...
STEP WGN 給水ポンプと冷蔵庫の１２V配線をしました。

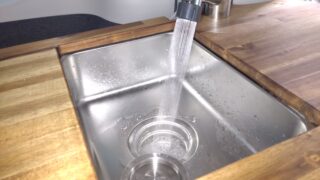

１２V配線ポンプの配線は１２Vだったんで以前のいろいろ配線するときに準備が全くできていませんでした。SWパネルもいろいろあってどんなのにしようかと目移りしてしまうんですが（ ＾ω＾）・・・。結局スタンダード?な５連SWのものにしました。シガ...
STEP WGN 車載用のエアコンと冷蔵庫を買いました。

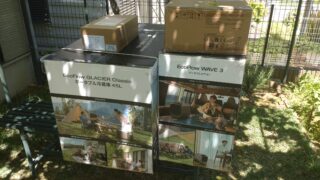

車載用エアコンと冷蔵庫メーカーはどちらもエコフローにしました。エアコンは WAVE 3+専用バッテリーパック冷蔵庫はGLACIER Classic 45L ポータブル冷蔵庫＋専用バッテリーパックどちらも専用バッテリーパックを付けて買いました...
STEP WGN フレーム修正が出来たので木工しています。

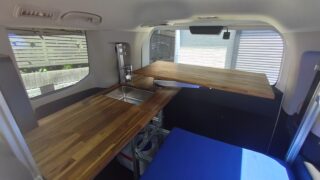

フレームの修正以前の記事で修正するところは紹介したんで割愛。それとベッドの幅を６５ｍｍ広くしました。なのでベッドの幅は６８５ｍｍとなりました。それは２列目運転席後ろのシートとの隙間分シートの固定できる位置が少し外側にできたから。フレームのC...
STEP WGN 丸鋸とルーターを買いました。
丸鋸とルーターを買いました。アルミフレームを切るだけならスライド丸鋸一択だとは思うんですが・・・。今後テーブルの天板を作ったりしなきゃならないんで普通の丸鋸を買うことにしました。でルーターはそのテーブルの面取りや加工で使おうと考えています。...
STEP WGN フレーム組み立てしています。

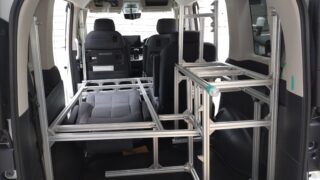

フレームの設計。ミスミのミスミフレームでフレームの設計して・・・。フレームと接手、ボルト、ナット、エンドパーツをそのまま発注。お荷物が届きました。今回はフレームはミスミオリジナルフレーム、接手、ナットです。フレーム、ナットはSUSの互換なの...
STEP WGN ソーラーパネル周りの配線しました。
ソーラーパネル周りの配線しました。まずはMC4コネクターのコネクター、ケーブルの取り付け用の部品を設計してコツコツプリント・・・。以前検討した配線の計画に従い配線を固定していきます。以前検討した配線の計画ソーラーパネルのフレームの溝を利用し...
STEP WGN 「ナビ男くん」でデジタルミラー（ドラレコ付）とレーダーを取り付けしました。
デジタルミラー（ドラレコ付）とレーダーを取り付けしました。取り付けしたのはこの二つ。ミラーのサイズは１０インチの物にしました。１２インチだとシェードに干渉するんだそうです。画面が映る前一瞬暗くなって・・・。後ろが映るようになります。普通のミ...
STEP WGN 電装品のケーブルとヒューズを検討しました。

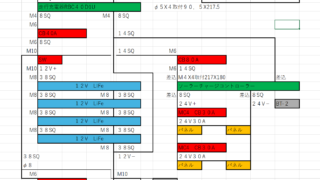

電装品のケーブルとヒューズを検討しました。結果はこんな感じ。エクセルで書いているんでつなぎが適当なのはご愛敬。ほぼ１２Vでの配線となるので全部１２Vで配線しようと思ったんですが・・・。ソーラーパネルの配線が太くなってしまうんでそこは２４Vと...
STEP WGN ８００Wのソーラーパネルを取り付けしました。
ソーラーパネル取り付けしました。出来上がりはこんな感じです。一番前のルーフラックが微妙に少し低いので前と後ろのパネルで少し段差が出来ています。４枚を１つのフレームで作れなかったのは残念ですが無理やりつけてもダメですし・・・。かといってスペー...
STEP WGN ソーラーパネル取り付け用のフレームが届きました。
ソーラーパネル取り付け用のフレームが届きました。荷姿はこんな感じで4個口でとどきました。こんな感じでフレームは型式と長さの書かれたシールが全てのフレームに貼られていました。シールは裏残りせずはがしやすいです。ルーフラックの取り付けスペーサー...
STEP WGN 「MISUMI FRAMES」使ってみた。
「MISUMI FRAMES」とは？。ミスミで提供しているアルミフレーム筐体設計ソフトです。MISUMI FRAMES(アルミフレーム筐体設計ソフト) | MISUMI(ミスミ)URL登録にはメールアドレスが必要です。それとミスミと取引する...
STEP WGN ２０２６年の方針
今年の方針は？。STEPWGN のソーラーパネルの取り付けのための設計は・・・。お正月休みにゆっくりやろうと思っていたんですが（ ＾ω＾）・・・。いろいろあって何もできていません（ ＾ω＾）・・・。このお正月休みは本を読んだりたこ焼き焼いた...
