車外への吸排気ダクトの設置
ダクトの設置はいろいろな方法があるようです。
簡単なのはメーカー純正のマグネットでぺたぺた張り付けるタイプ。
EcoFlow 窓シート
１万円ぐらいするし・・・。
助手席側で固定か？よくわからないけど隙間もできそうだし雨の時は外に出て取付？。
取り付けもめんどくさそうだし簡単に外から外せそう・・・。
なんで中で寝ていたら中に侵入されちゃいそう（ ＾ω＾）・・・。
ということで自分で作ることにしました。
助手席の窓より2列目の窓で作る方が作りやすそう。
本体の設置も楽そうです（ ＾ω＾）・・・。
取り付けアダプターのプリント
でスライドドア側の窓でダクトの取付を考えました。
でアダプターをコツコツ設計してプリント。
試作したりでいくつかは無駄になっちゃいましたが・・・。
プリントベッドがいっぱいいっぱいです（ ＾ω＾）・・・。
アダプターの設置
とりあえずプリント出来たんで設置してみました。

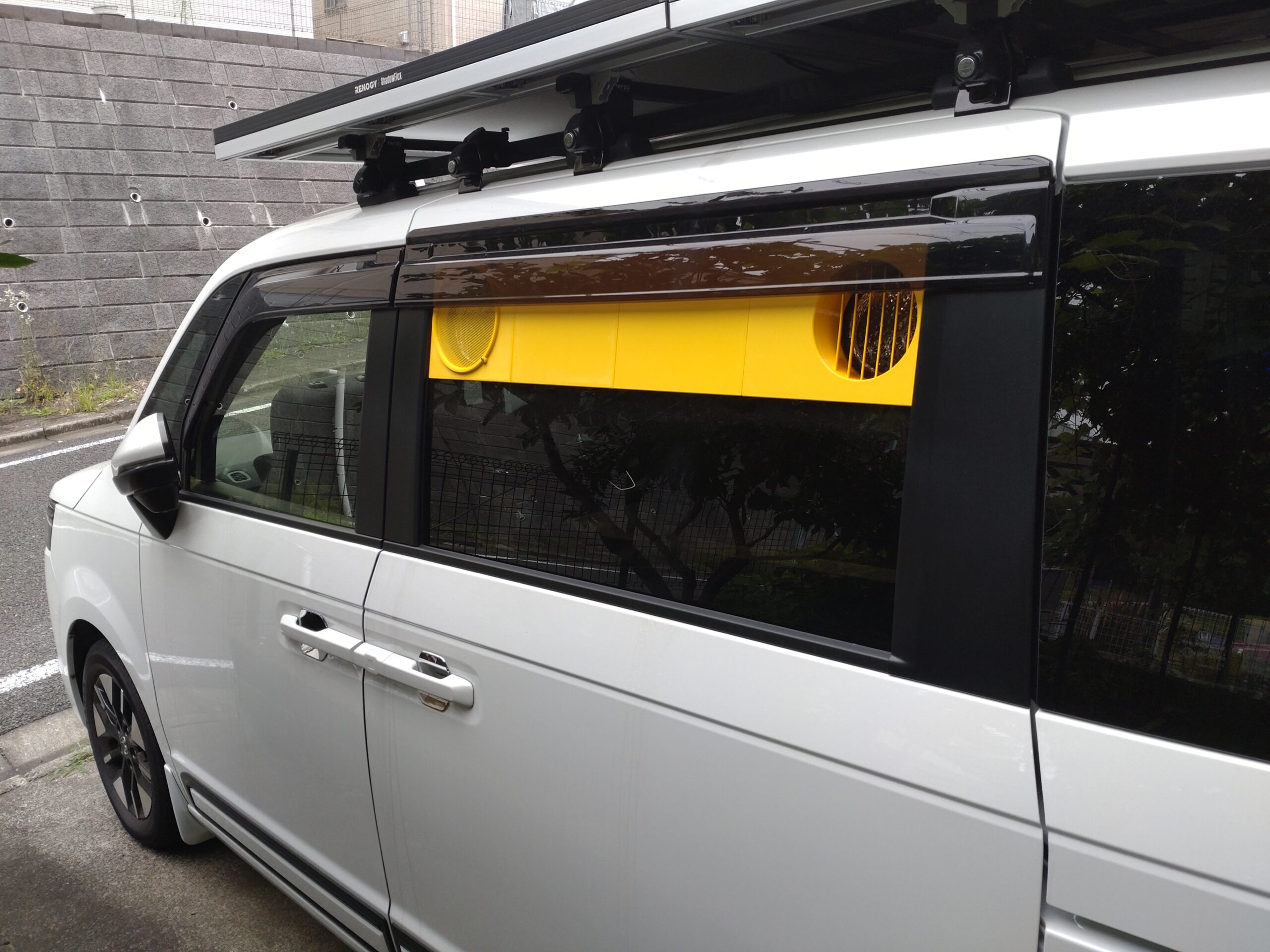

外から見たところ。
これだけ離しているのと後ろ向きのフィンのおかげかショートパスはほぼしていなさそうです。
排気側にもメッシュをつけてエアコンを使わないときに普通に換気も出来た方がよさそう。
真ん中２つのパネルも換気（吸気？）用に何か細工したくなりました。
シャッターとかを付けて全閉から全開まで調節できると良さそうですね。
反対側には換気扇の排出口を付けるつもりです。
なので車内で多少でも空気が回ってほしい（ ＾ω＾）・・・。
吸気側は虫の侵入などを防ぐためにメッシュを入れています。
このメッシュも２パターンを３Dプリントで作りました。
蚊はこのパターンでも入ってこないんでこれでいいことにします。
注！まんなかあたりに蚊がいます。
黄色は虫を呼ぶ色だから余計かも。
次作るときは色も考えようと思います。
やっぱり目立つし（ ＾ω＾）・・・。
排気ダクトのフィンと防犯性
排気側は吸気ダクトと反対側にいくらか風が流れるようにフィンを後ろ向きに設計しています。
まあここは気持ちです。
４分割で作ったのでそれなりにコンパクトに収納できると思います。
厚みもそれなりにあるし・・・。
窓シートよりは防犯性能はいいと思う。
継ぎ目は裏側でそれぞれオーバーラップさせたので防犯上もそれなりに・・・。
取り付けてみて解ったんですが少し窓枠がひし形？にになっているようです。
（そこは疑ってなかったんで真四角に作ってしまった（ ＾ω＾）・・・。）
ここはとりあえず見なかったことにします。
（とりあえず隙間が出来るほどではないんで・・・。）
外気もほぼ遮断できているとは思います。
エアコンの設置
車内から簡単に設置出来るんで雨が降っても外に出ないで済みます。

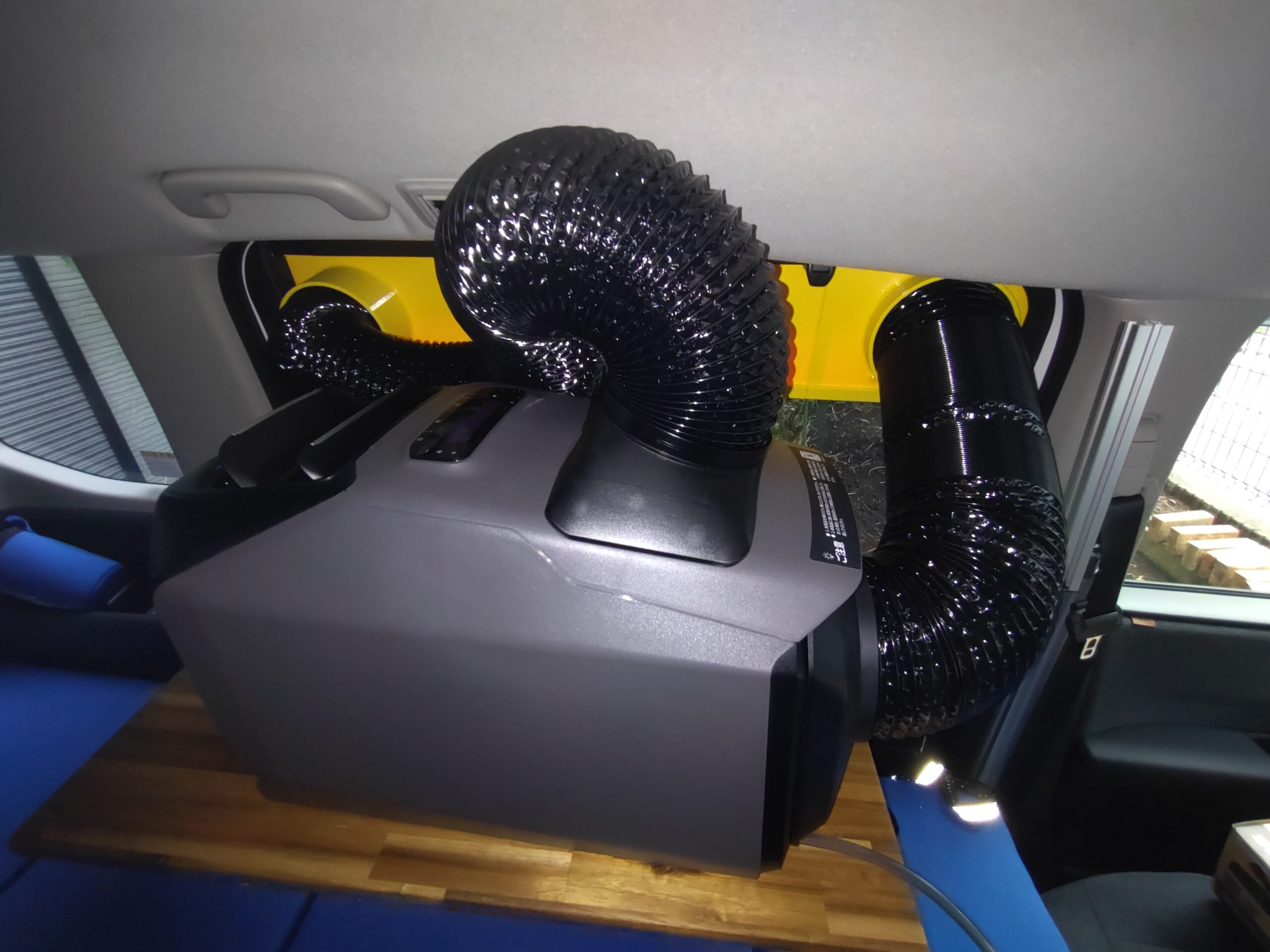

内側から
2列目用テーブルに設置して高さを稼いでベッドでしっかり寝られるようにしています。
でも土砂降りになったら雨が侵入してくるかもですね。
窓が内側に傾斜しているんでその分ダクトの取付も内側に傾斜してしまっています。
取付面に対し垂直に取り付けているんで・・・。
ここは設計を見直して雨が外側に流れ出るように傾斜をつけた方がよさそうです。
ここもとりあえず見なかったことに（ ＾ω＾）・・・。
とりあえずPETGのフィラメントで作ってみたんですが・・・。
次回作り直すときに反映したいと思います。
その時は色は黒で作ろうと思っています。
とりあえずこれでエアコンの稼働は出来そうですね。
エアコンの稼働
で早速稼働させてみることに。
稼働はインバーターを介して100Vで稼働させました。
本当は１２Vで直接動かせたいんですがヒューズや対応するSWの準備が出来ていないんで・・・。
自分のSTEPWGNは特別に断熱などはしておらずノーマルのままです。
ですが屋根にキャリアを設置して200Wのソーラーパネルを４枚設置しています。
なので車の屋根自体はほとんどソーラーパネルで影になっているんで多少は有利だとは思います。
窓の断熱はとりあえず純正のシェード。
２列目とのセパレート用の純正のカーテンみたいなのがあります。
なので目隠し以上の性能はないとは思いますがないよりはましだと思うんで設置します。
（ほんとは外から見られたくないんで（ ＾ω＾）・・・。）
で現状での利用に近い状態にはなると思います。
サブバッテリーは12V300Ahが４個で12V1200Ahあります。
800Wのソーラーパネルで太陽が出ていれば昼間は充電出来ます。
で2000Wのインバーターで100Vで使っても多分数日ぐらいは余裕で稼働は出来るはず。
あとは外気温にもよるとは思うんですが・・・。
エアコンの能力として車内で快適に過ごせるのかというのが関心どころですよね？。
とりあえず６月の曇りの日に使ってみたんですが寒いぐらいよく冷えました。
これでダメだったら全くダメなんでもっと暑い日に試してみようと思います。
あとは１２Vの関連だと
照明、換気扇、走行充電器の設置、エアコンの電源の１２Vでの取り出し、
でしょうか？。
