１２V配線
ポンプの配線は１２Vだったんで以前のいろいろ配線するときに準備が全くできていませんでした。
SWパネルもいろいろあってどんなのにしようかと目移りしてしまうんですが（ ＾ω＾）・・・。
結局スタンダード?な５連SWのものにしました。
シガーのコネクタとUSBーA2つのコネクターもついています。
インバーターとバッテリーモニターのパネルも設計をやり直し取り付け。

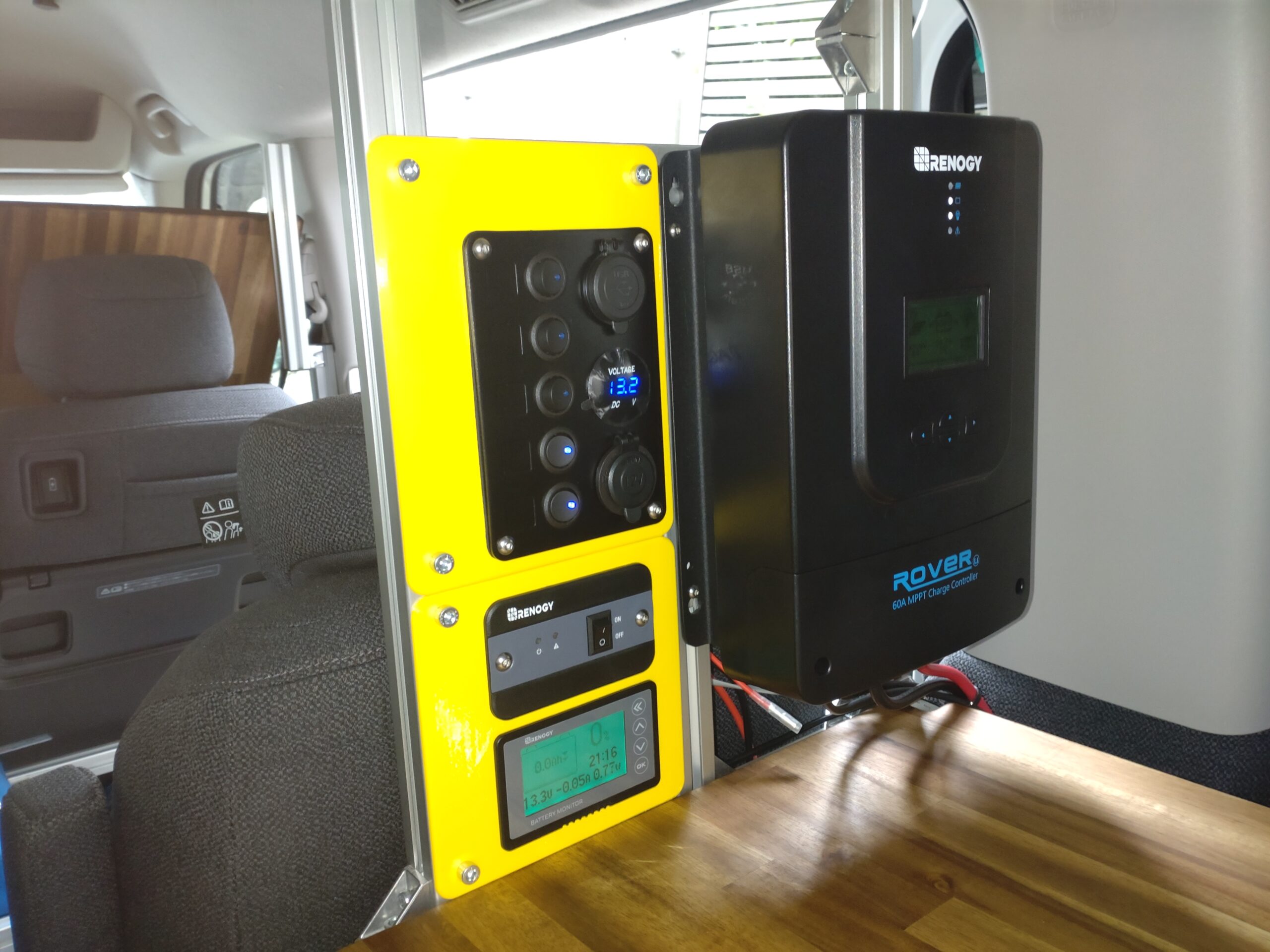

でSWパネルを取り付け。
縦に配置しなおして取付しました。
これでも裏側から見るときつきつです。
でも何とかここに収まりました。
一番下がポンプのSW。
下から２番目が冷蔵庫のSWです。
といってもコネクターを差し替えればどうにでも出来るんでとりあえず。
識別用のシールはまだ貼っていません。
あと3つのSWがあるんで照明とか換気扇用に使おうと思っています。
全部１０Aのヒューズだったんで１２０Wが定格のSWなんだと思います
冷蔵庫はXT60 ２SQで接続。
最高１００W なのでここで繋げられました。
ですがエアコンは６００Wぐらいの消費なのでここには直接繋げませんでした。
とりあえず準備が出来るまではインバーターを介して１００Vでの接続です。
接続するなら別途に８SQ以上で元の配線から分岐してヒューズ、SWを介して接続しないとだめそうです。
せっかく本体側にXT60 の接続で１２Vで直接つなげられるようコネクターがあるんですが・・・。
ここはまだ準備出来ていません。
ポンプの試運転
で３SQの防水ギボシ端子でポンプへ接続。
タンクへ水を汲んでポンプのSWをON。
最初は空気を吸っているんですが１０秒ぐらいで水を吸い上げ始めたんで蛇口を締め、
定圧でポンプが停止。
水漏れをチェックして漏れがないことを確認。

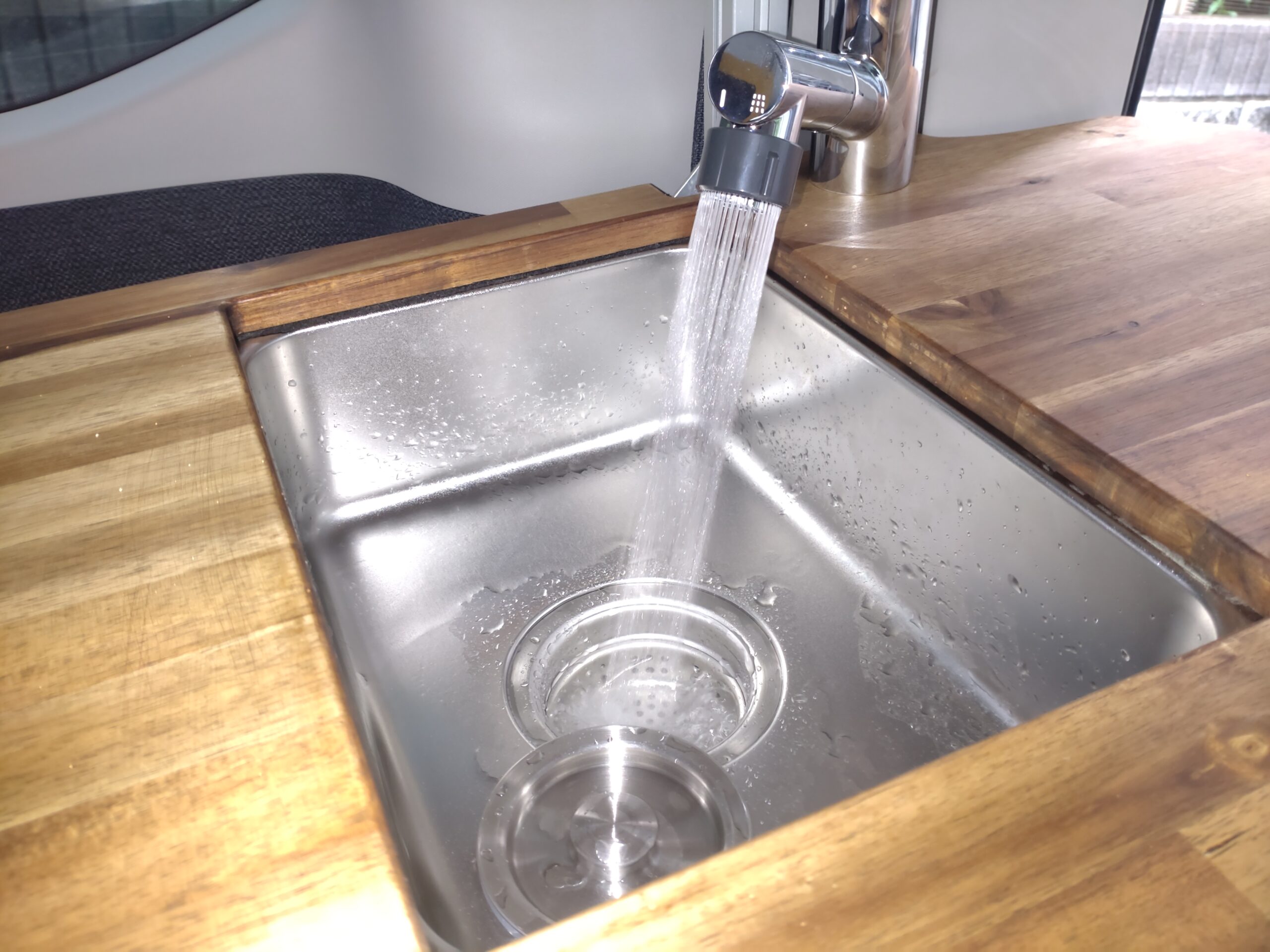

再度蛇口を開けて最初はホース内のエアーが出ましたがその後水が出るようになりました。
排水口へ水が直接流れるようにしているので水撥ねもほとんどありません。
吐出口はシャワーに切り替え出来る吐出口に交換しています。
多少は節水できると思います（ ＾ω＾）・・・。
十分な水圧、水量だと思います。
で排水口から排水タンクまでの水漏れもありませんでした（ ＾ω＾）・・・。
これでやっとギャレーが使えるようになりました。
タンクは給排水ともに12ℓなんで節水しながら使えばそれなりに持つとは思っているんですが・・・。
ここはやってみないと何とも（ ＾ω＾）・・・。
