リグケースの積載。
リグケースの積載方法については２列目以降の天井付近に積載の予定だったんですが・・・。
今までノープラン（ ＾ω＾）・・・。
２列目のカーテンとか後部のフレームの兼ね合いもあって
現物合わせで考えるしかないと思っていて・・・。
ある程度の部材は当初のフレームの購入時に購入済みではあったんですが・・・。
このところの休日の雨でなかなか作業が出来ていませんでした。
でコツコツフレームを切っては現物合わせで作成。

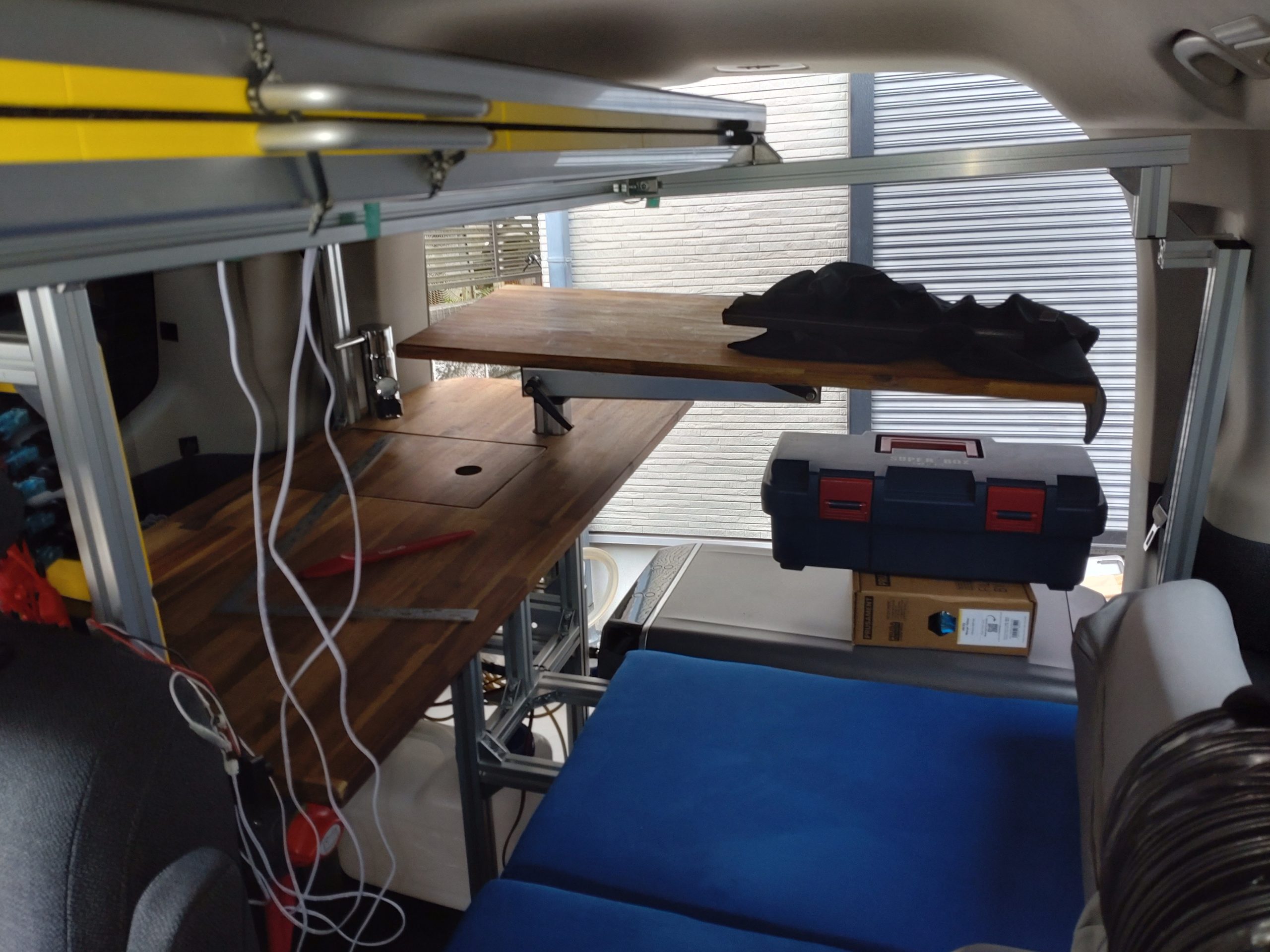

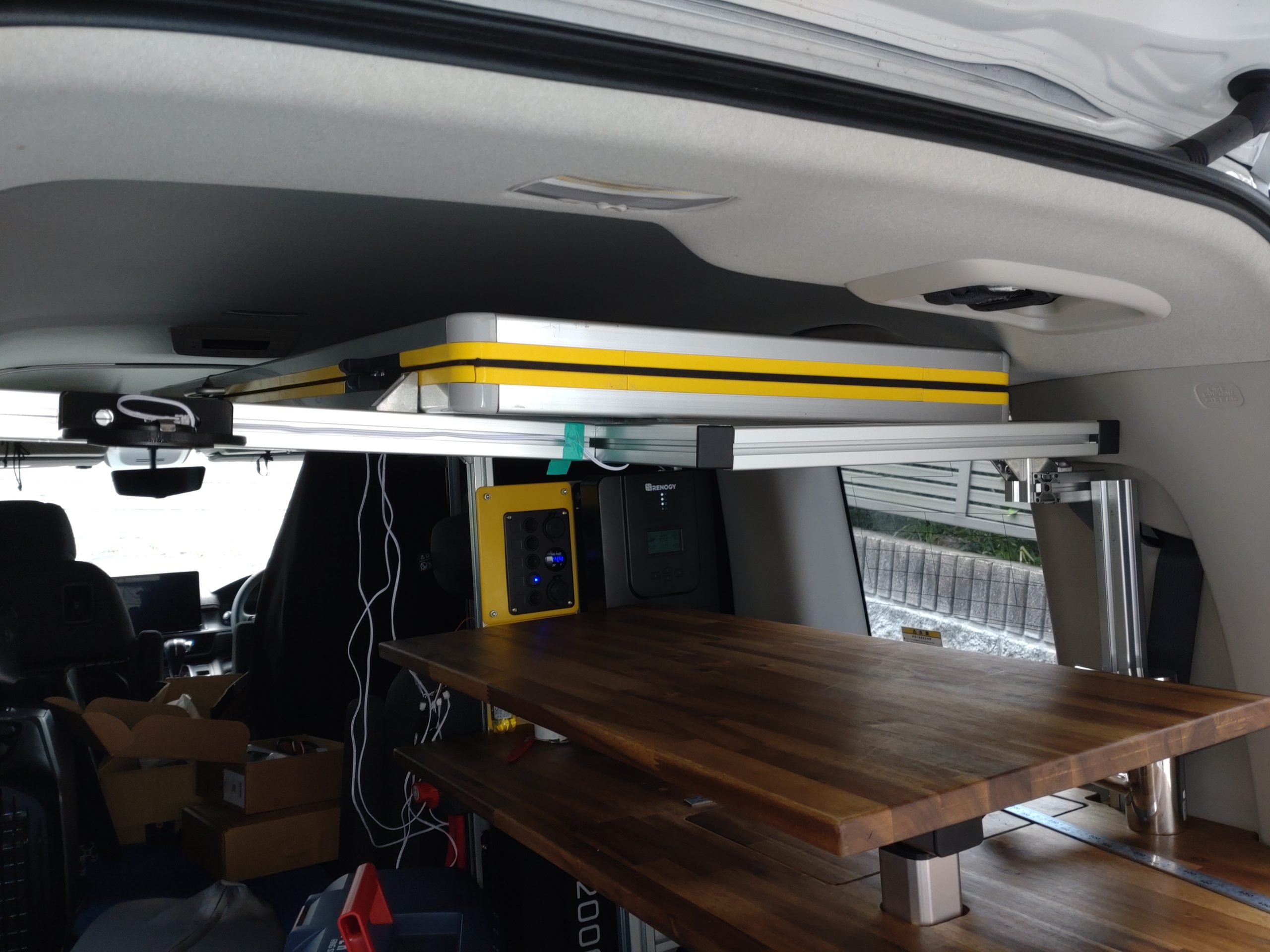

バックドアを開けて後ろから。
前はストッパーをつけてずれを防止。
まだフレームのエンドに取り付けるエンドカバーが付けれていない所もありますが・・・。
とりあえず出来ました。

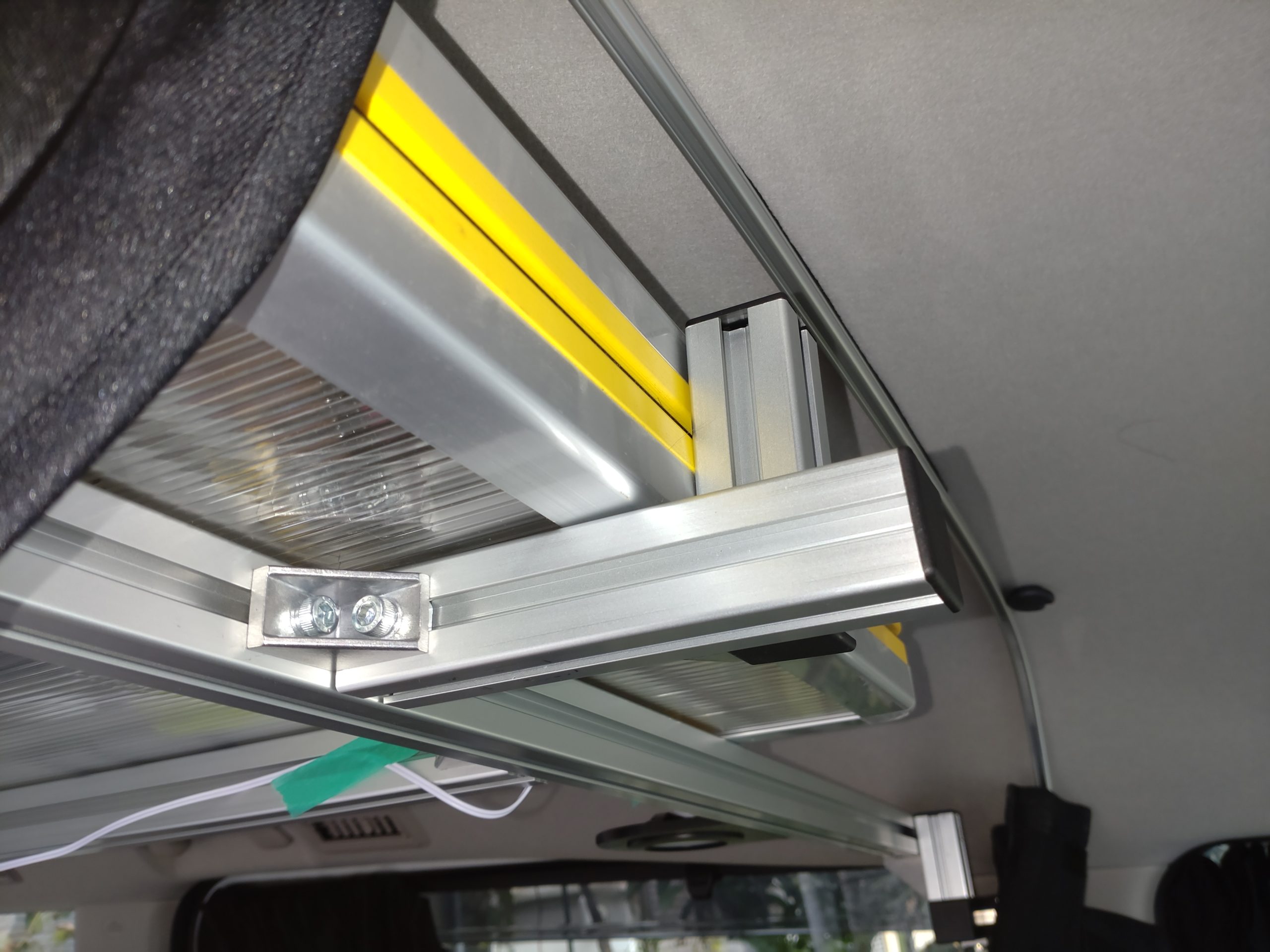

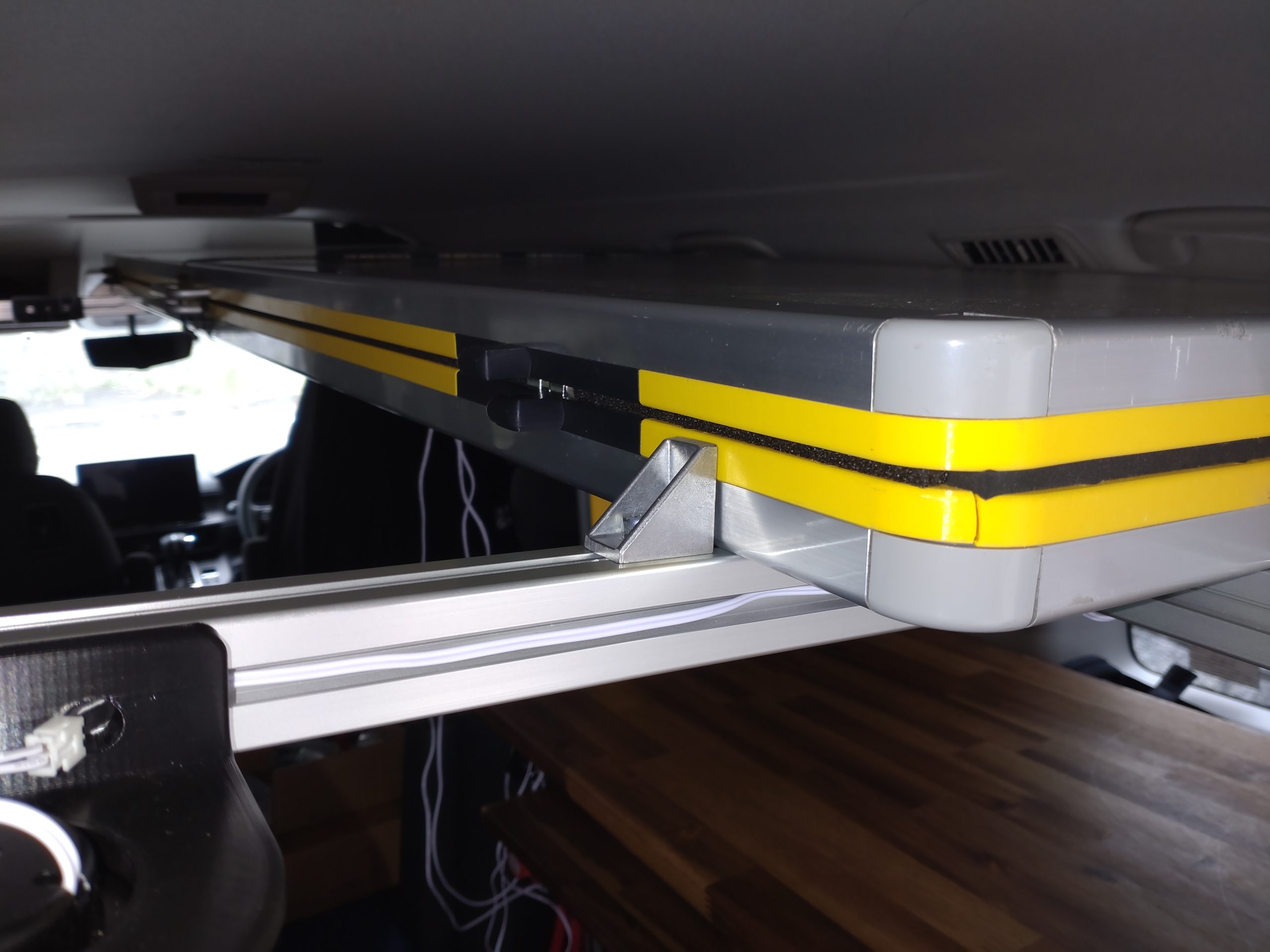

リグケースの位置決めはフレームの連結用の接手を取付して流用しています。

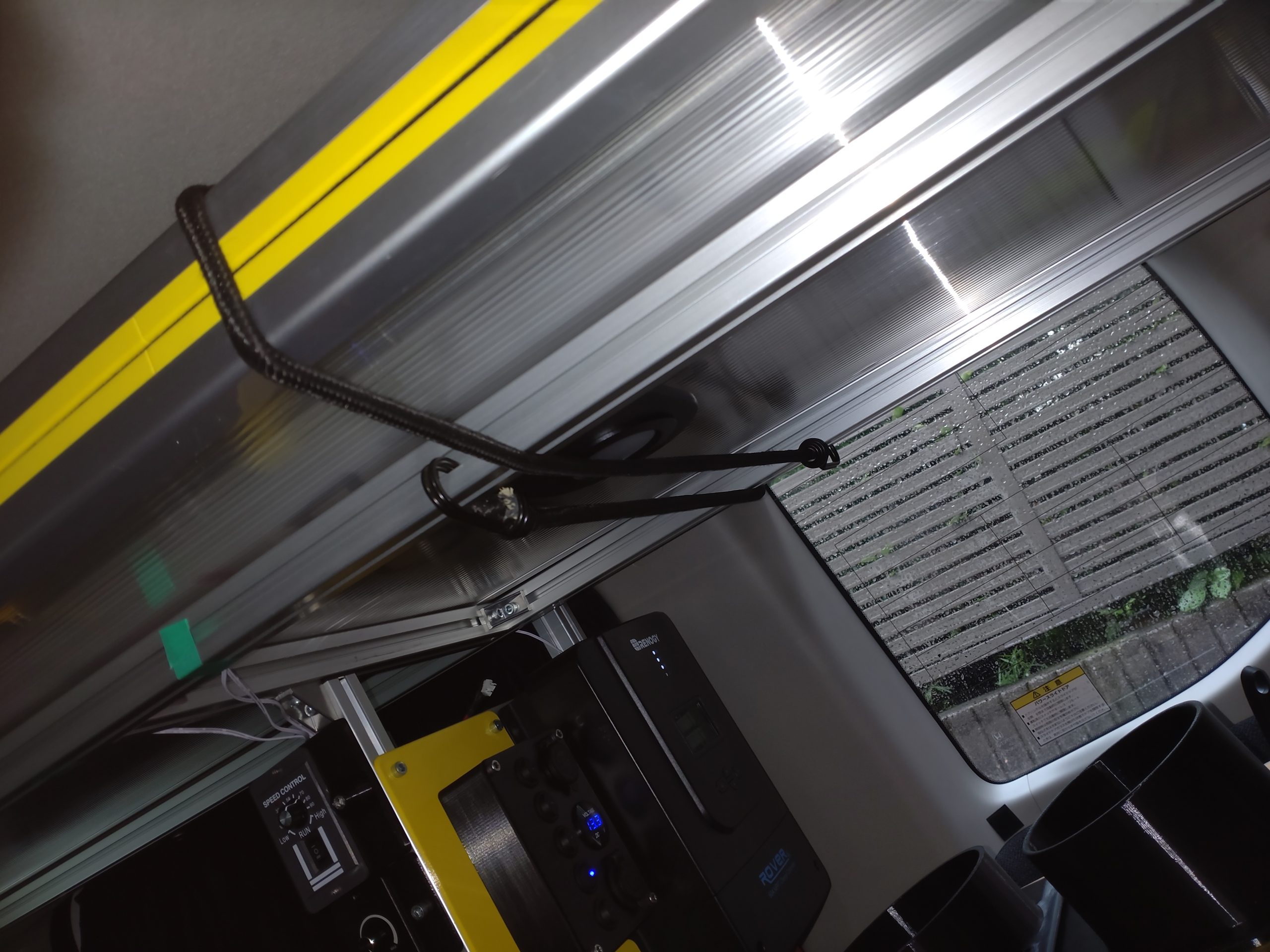

でリグケースの固定は荷物固定用のフック付きのゴム紐を使ってみました。
リグケースを積むとかなり圧迫感はありますがギャレーやテーブルの利用もなんとか出来そうです。
とりあえずリグケース用のフレームの設置はこれでいいことにします（ ＾ω＾）・・・。
照明の設置
照明はLEDの１２Vで２Wの物を４つ購入していました。
調光用の部品も合わせて購入しておいたのでそれをかまして設置します。
先のリグ積載用のフレームに設置するため取付用のフレームを３Dプリントしてあります。
これはかなり前に作っておいたのでそのときの写真はありません。
で適当に設置。

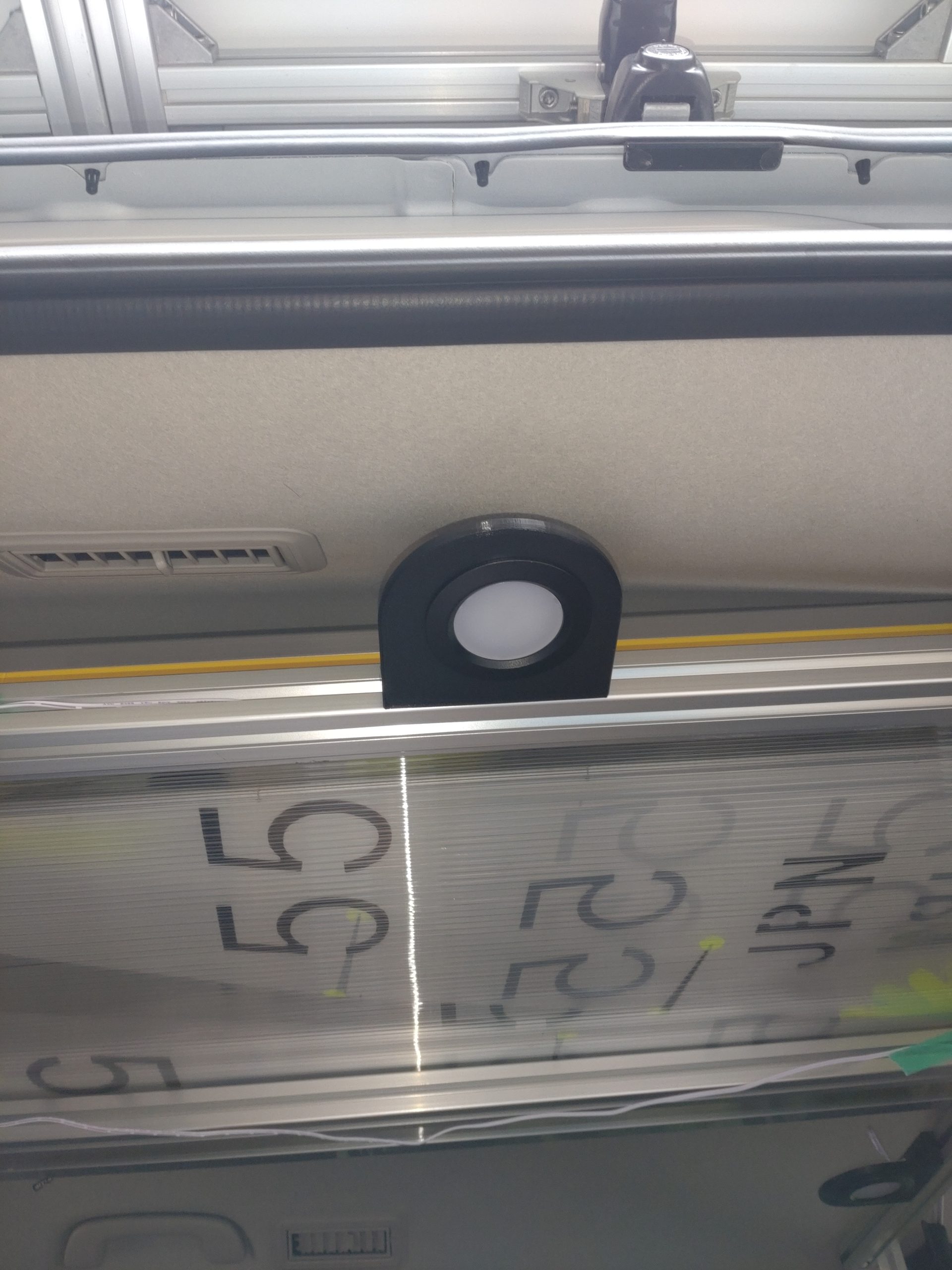

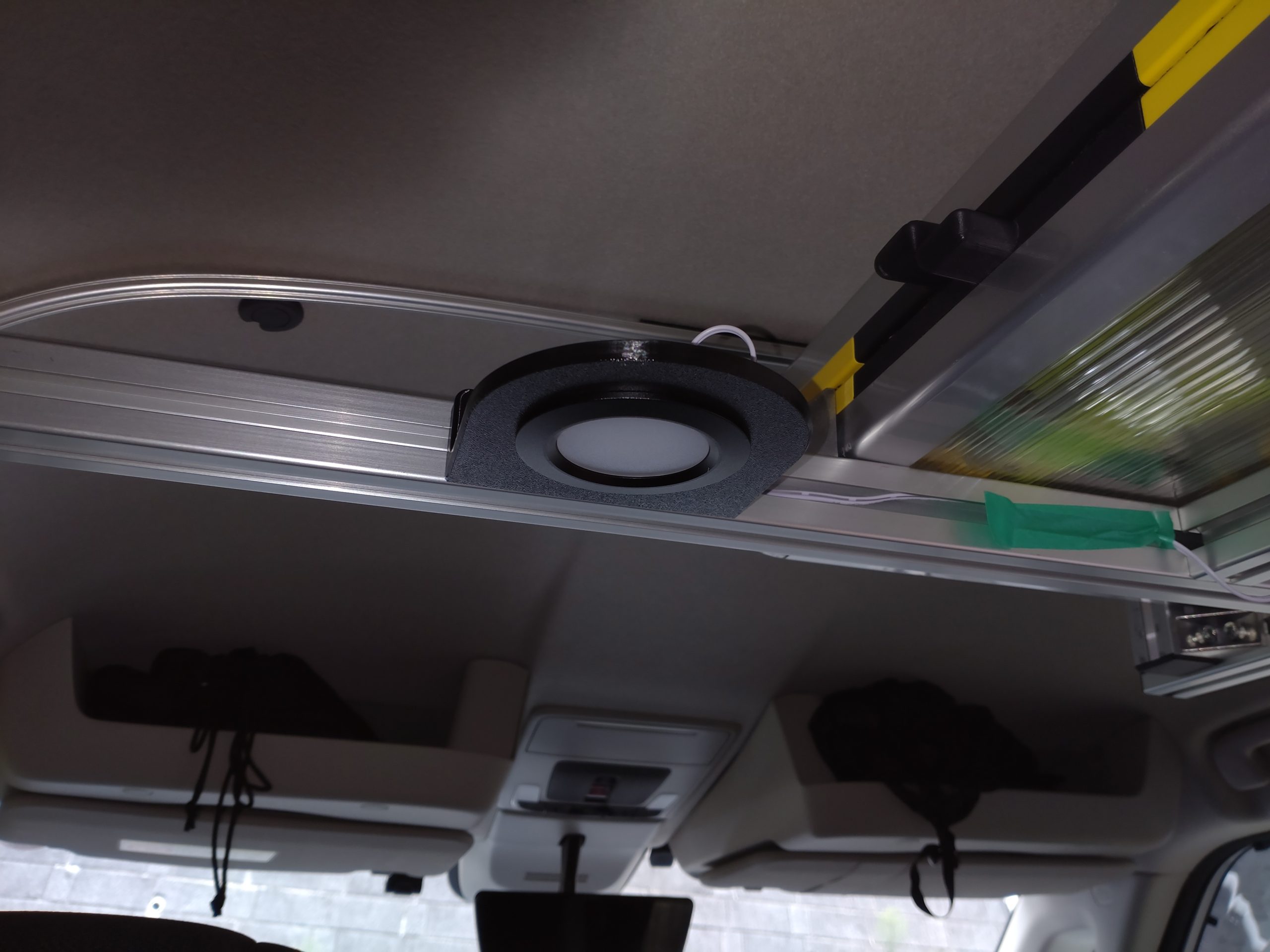

リグケースの保持用フレームの溝に照明をつけています。
運転席後ろの入り口。
2列目中央。
ギャレーの上。見にくいですが（ ＾ω＾）・・・。

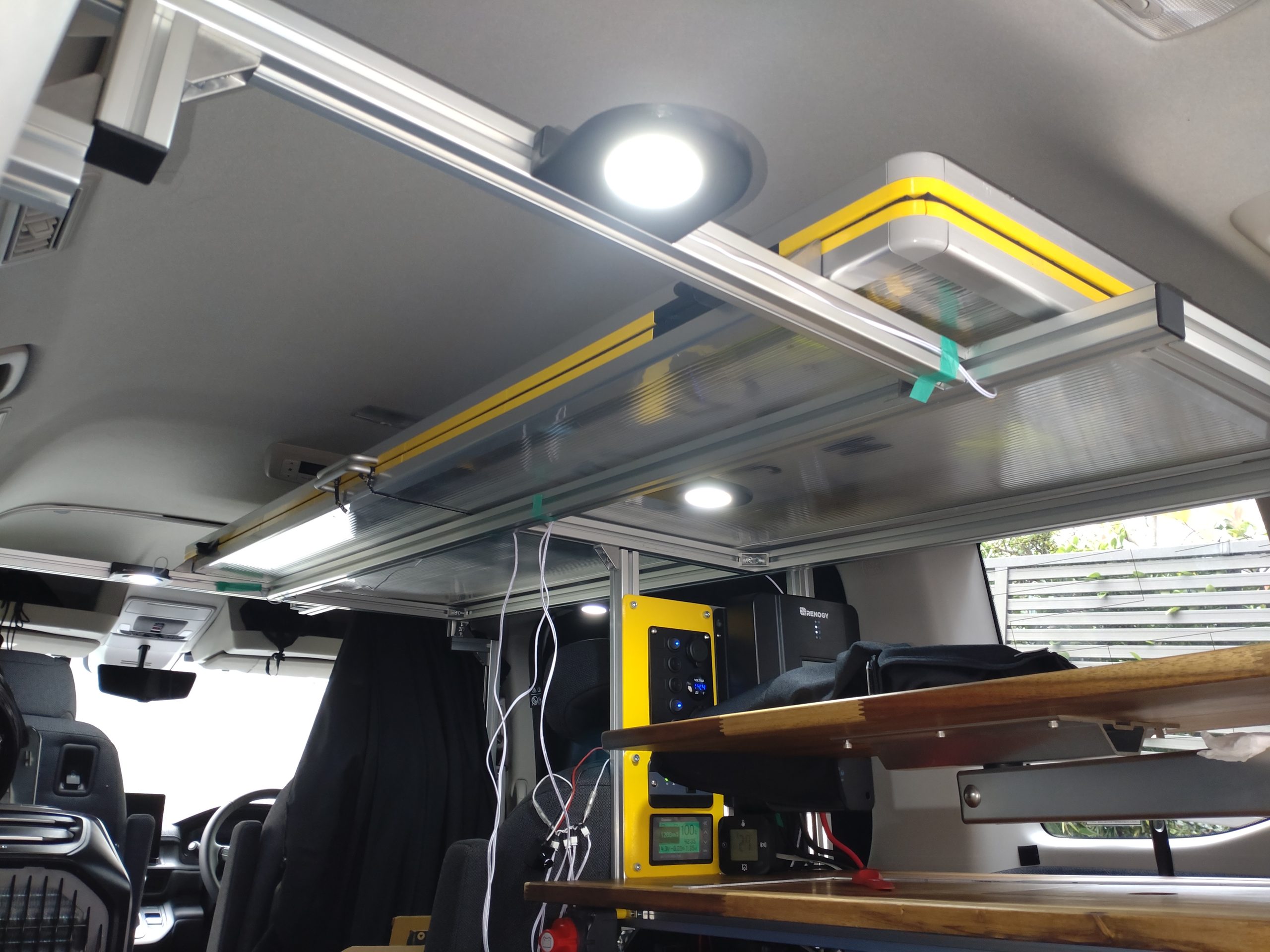

バックドア付近から点灯して

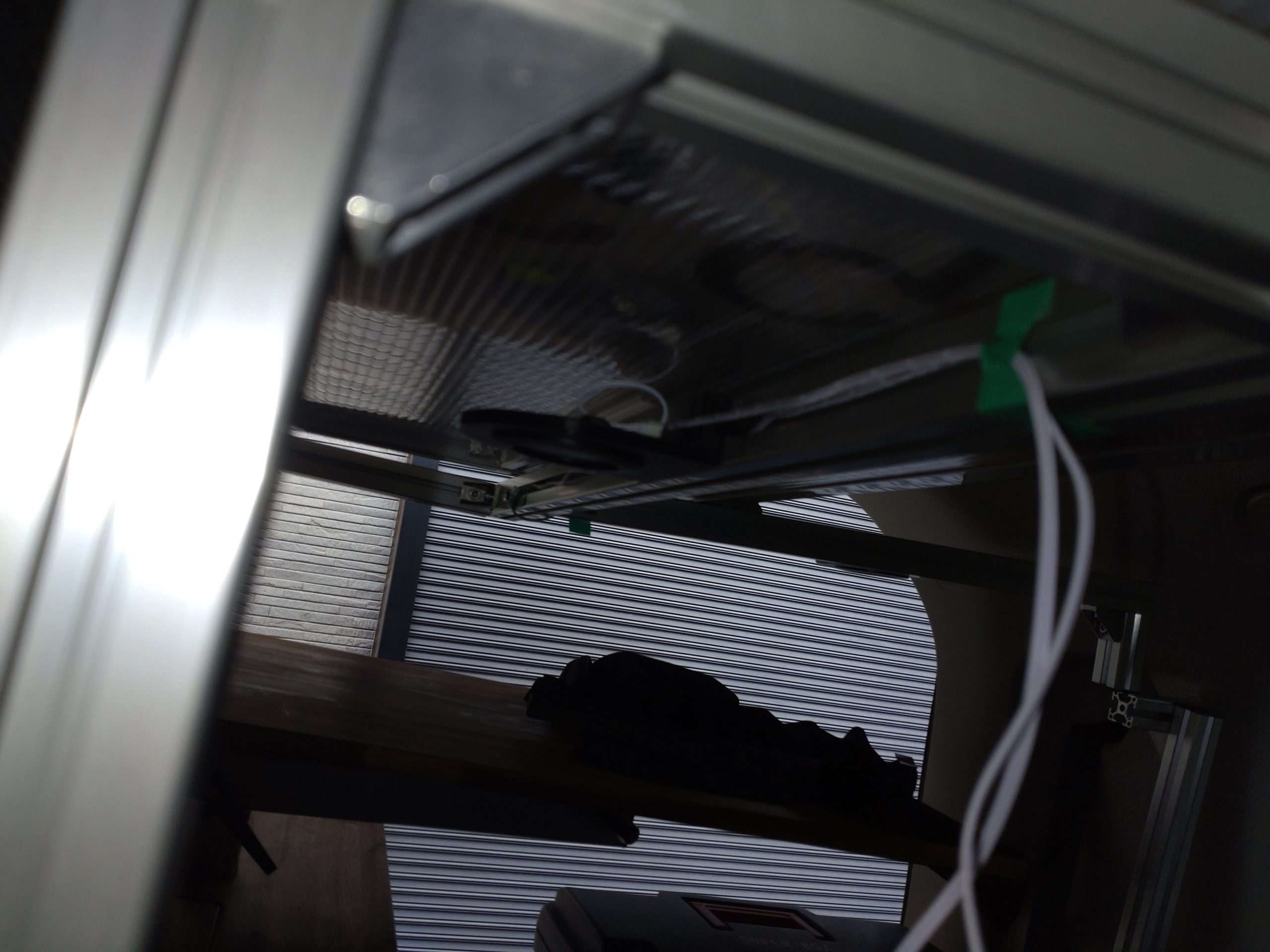

配線はフレームの溝に後で沿わして処理のつもりです。
とりあえず配線の長さは足りているようです。
配線はフレームの溝に入れて溝カバーをすればある程度は隠せるとは思っています。
この時は調光用のつまみはまだ固定していません。

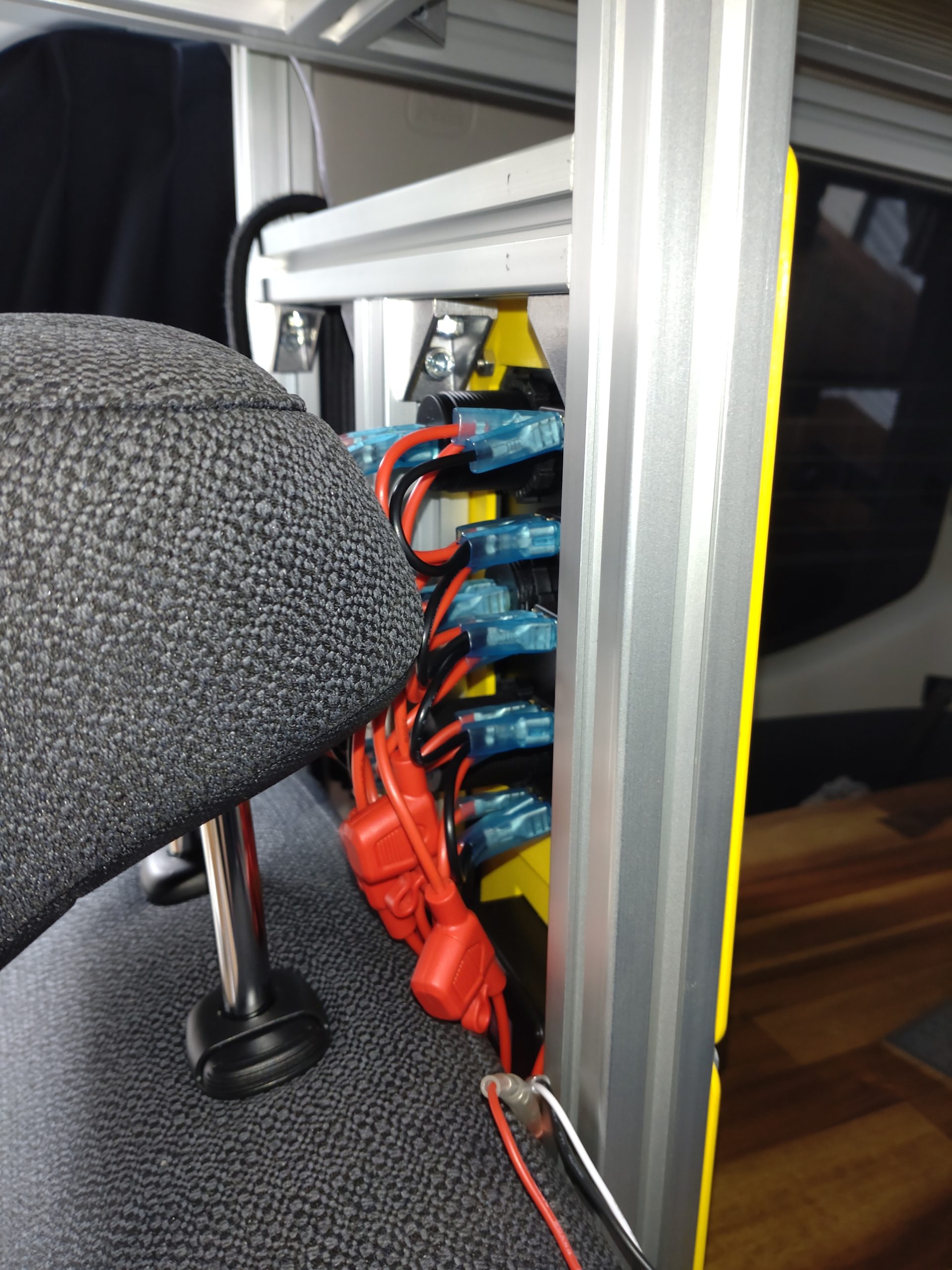

SW裏の配線が２列目のヘッドレストと干渉しているんでSWパネルをかさ上げしなきゃですね。

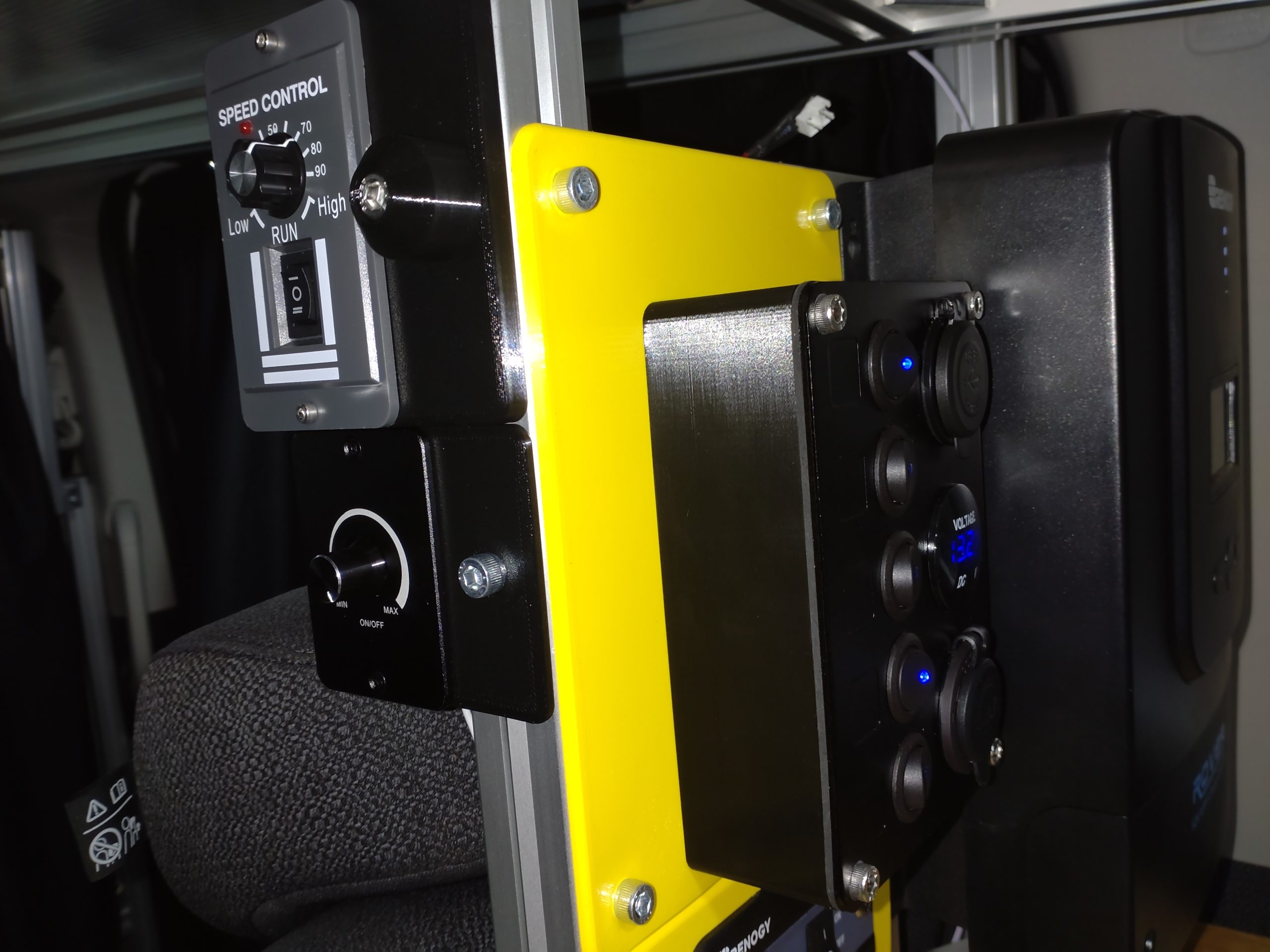

でかさあげして換気用のファンの風量調節のつまみと調光用つまみと一緒に固定しました。
上側が換気用FUNのコントローラーで下側が照明の香料調節用のつまみです。

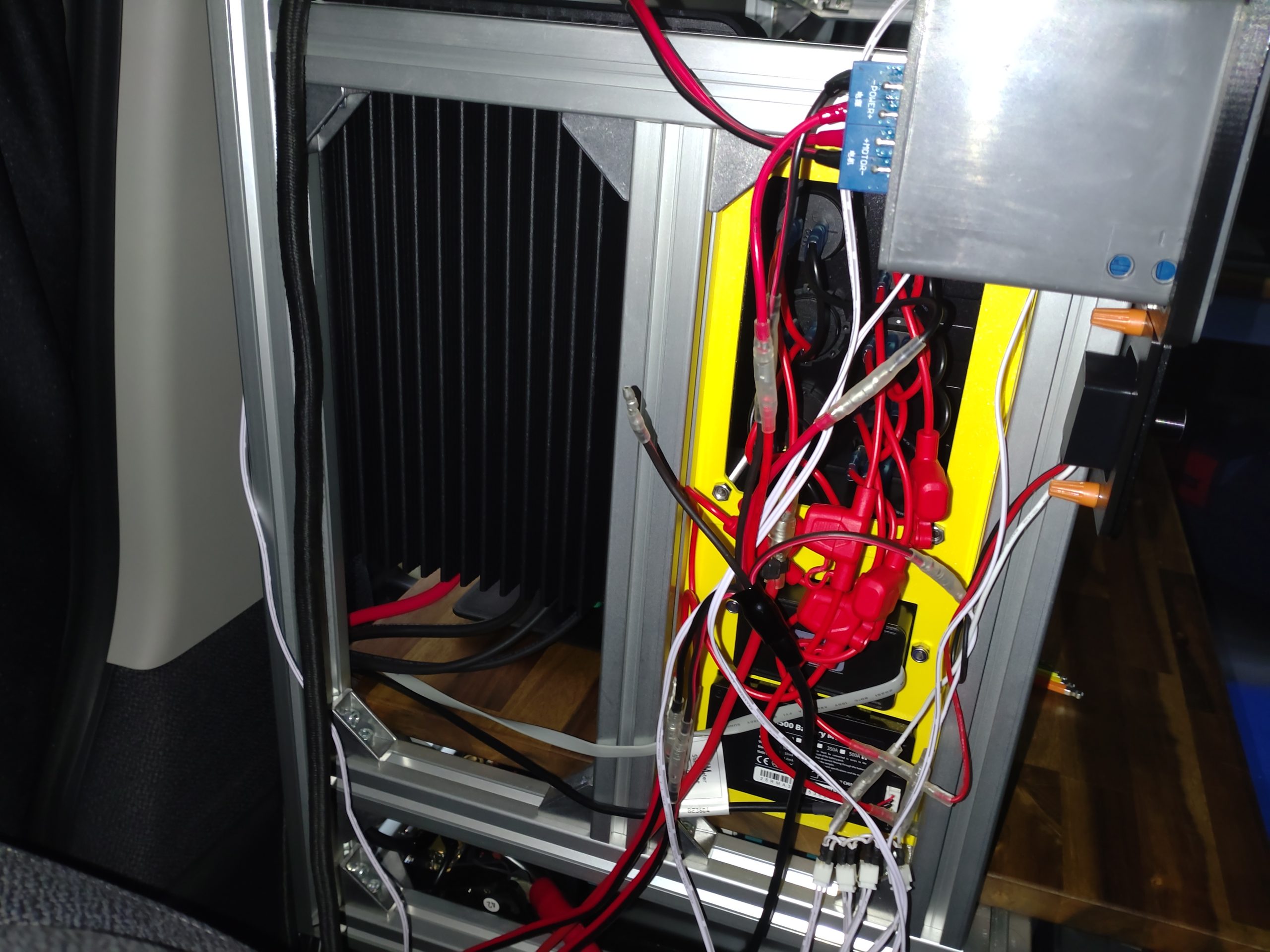

配線はまだごちゃごちゃです（ ＾ω＾）・・・。
とりあえず配線の整理はまだですが照明がつくようになりました。
