前回制御関連の配線が終わったので今回は試運転から（ ＾ω＾）・・・。
試運転
とりあえず５５℃で設定し運転してみました。
なんで５５℃なのかというと
PRUSAのCoreONEが５５℃までの温度制御が出来るから。
ここまで出来ればPRUSAのCoreONEと同様の材料の範囲まではプリントが出来ると考えました。
23℃から初めて30分間で３５．５℃もう３０分で３９.２℃
後半の３０分で３．７℃しか上がりませんでした（ ＾ω＾）・・・。
これではかなり不安ですね・・・。
そこからプリンターのプレヒートでPCを想定し
ベッドを１００℃ ノズルを１７０℃でプレヒート
１０分で４７．３℃まで上がりました。
もう１０分で４９．５℃
もう１０分で５０．５℃
１０分で1℃しか上がりません（ ＾ω＾）・・・。
プレヒートも３０分で止まってしまったのでもう一度プレヒートスタート。
もう３０分で５３．２℃ もう３０分で５4．3℃
とりあえず大きな熱量もしくは保温の不足かその両方ですね・・・。
２時間半でやっと目標の温度近くまで上げることが出来ました（ ＾ω＾）・・・。
これは待ってられないですね（ ＾ω＾）・・・。
先ずは保温しようと思います。
温調部分の完成
とりあえず温調のための制御関係については完成です。
これで自分の１つのエンクロージャーはアクティブ温度制御のエンクロージャーとなりました。
熱量は全然足りませんが・・・。
もう一つのメーカー純正のエンクロージャーについてはこのエンクロージャーでうまく運用で来たら追加で考える事にします。
ヒーターやファン、サーミスターの設置位置で内部の温度ムラはありそうです。
ですが内部をかき回すことでそれなりに温度差が平準化されているとは思うんですが・・・。
どうなんでしょうね？。
これはPC（ポリカーボネイト）フィラメントで何か印刷してみて効果を実感出来たら成功と考えていいのではないかと思います。
保温しました。
とりあえず温調は出来ますが時間がかなりかかるのでその時間短縮のため保温する事にしました。
保温するのは大きい方のエンクロージャーにしました。
保温する事によって内部の容積が減ってしまうので大きさに余裕のあるエンクロージャーに保温する事にしました。
で２５㎜のスタイロフォームを前面扉以外の面にチマチマと加工しながらはめ込みました。
地味な作業です（ ＾ω＾）・・・。
前面も保温しようと思ったんですが定尺の板１枚だと前面までは材料が足りませんでした（ ＾ω＾）・・・。
作業もやりにくくなるしプリント中に中が見えないのも困るので・・・。
ここは想定内のところです。
でも保温が足りなければ何か考えることにしてとりあえず（ ＾ω＾）・・・。
各角にオレンジの３Dプリントのコーナーの連結部品が１０㎜の厚みがあります。
なので底面と前面以外はその１０㎜分外側のアクリル板から浮かせてスタイロフォームを設置しています。
なので約１０㎜の空気の層と２５㎜のスタイロフォームで断熱されています。

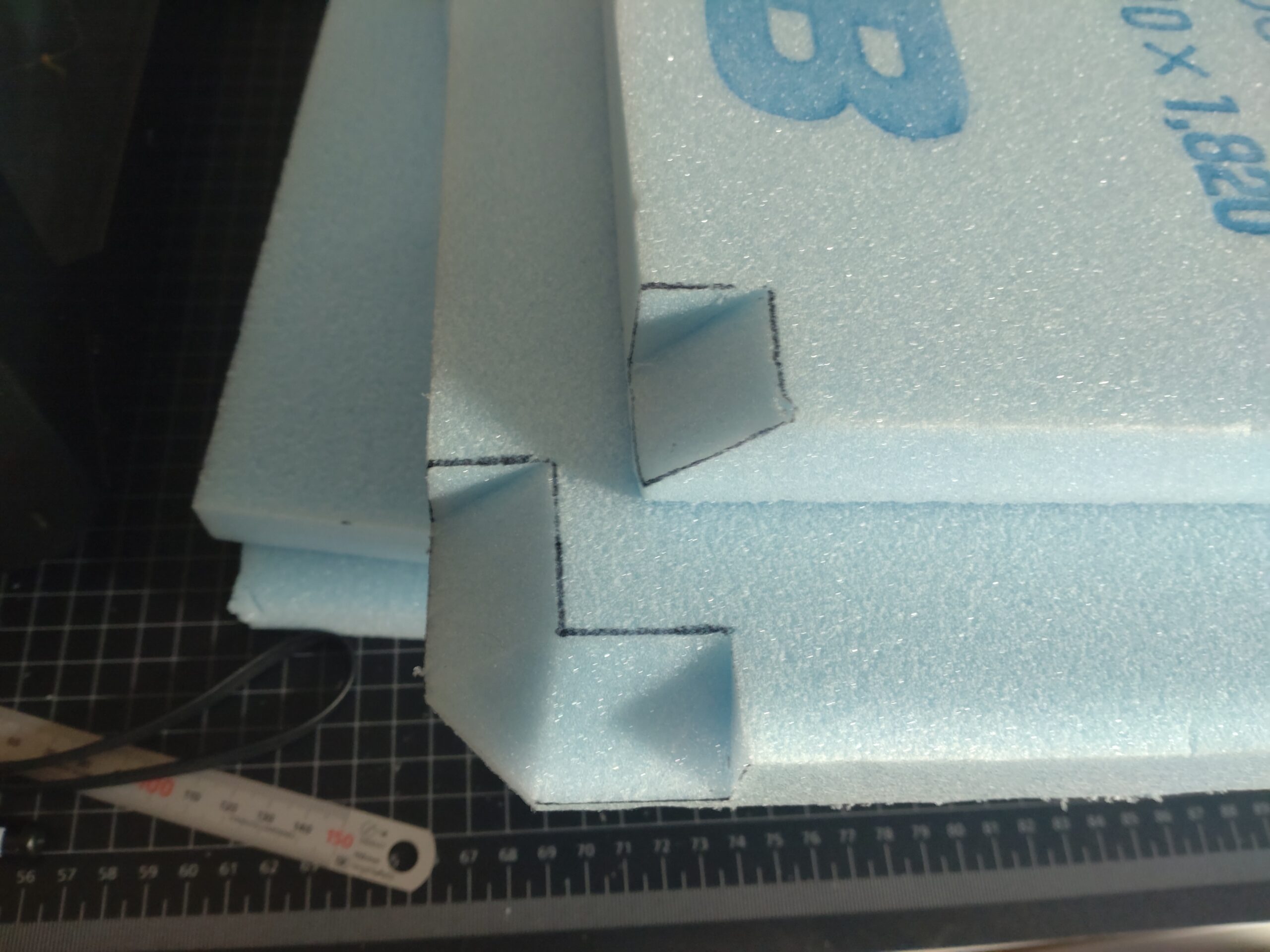

スタイロフォームの設置状態
とりあえず保温作業は出来ました。

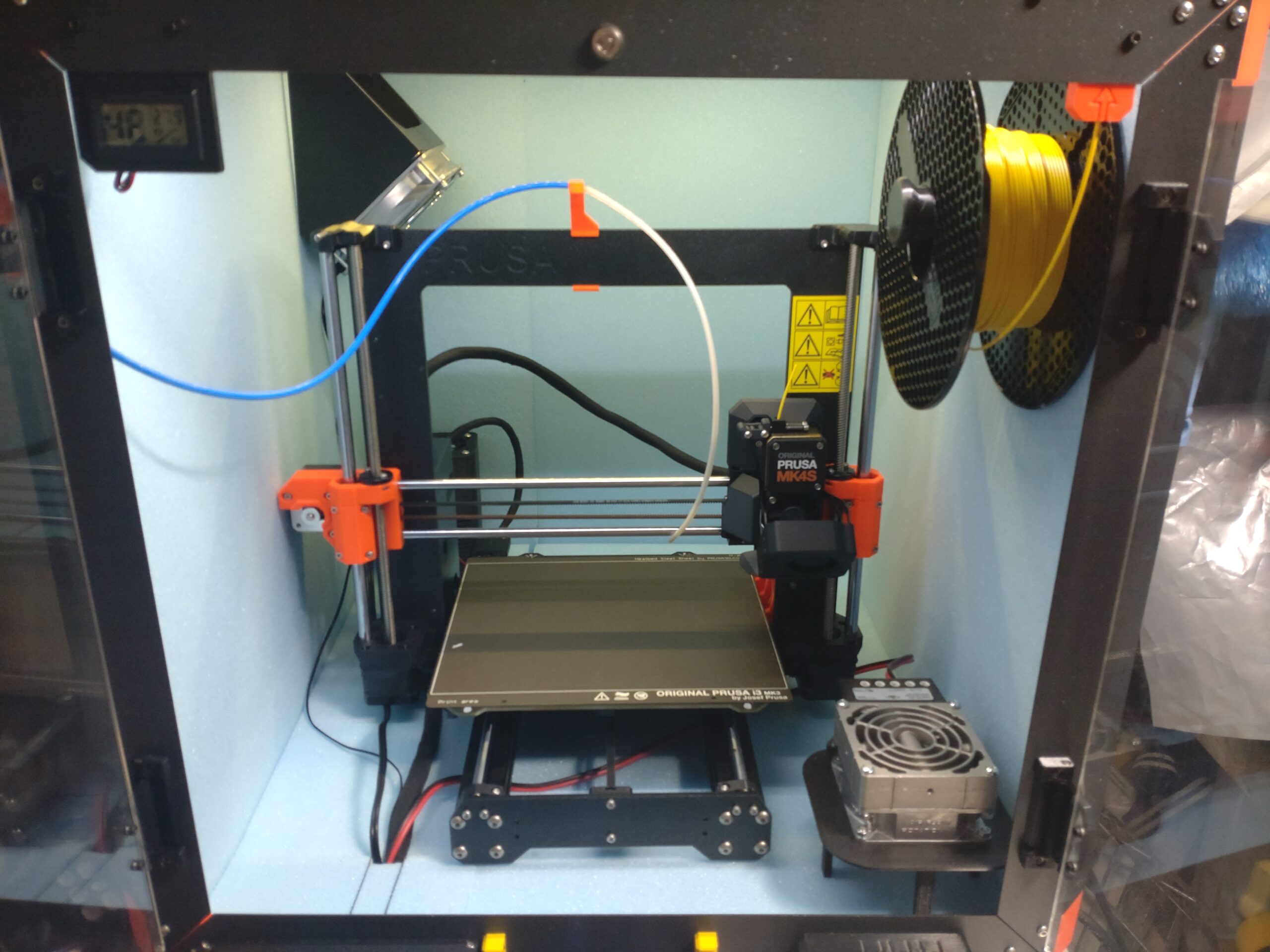

内部のスタイロフォームの設置状態はこんな感じです。
どうでしょう？。
底面と奥の面はスタイロフォームの板取の関係で分割があります。
奥の面にうっすらとですが縦に分割部分の線が見えますね（ ＾ω＾）・・・。
自分的には思ったよりうまく設置出来たと思っていて満足です（ ＾ω＾）・・・。
フィラメントのスプールが天井に干渉するのとホルダーの長さが足りなかったです。
なのでホルダーを新規に設計しプリントして設置しています。
これでエンクロージャーの保温は出来たことにします。
プリントが安定して出来るようであれば前面も保温したいところです。
ですが自分としては未知のところなので前面からプリントの状況が見える方が安心感が高いと判断しています。
