フレームの修正
以前の記事で修正するところは紹介したんで割愛。
それとベッドの幅を６５ｍｍ広くしました。
なのでベッドの幅は６８５ｍｍとなりました。
それは２列目運転席後ろのシートとの隙間分シートの固定できる位置が少し外側にできたから。
フレームのCUTが出来るようになったので欲が出て（ ＾ω＾）・・・。
で主要な電装品の取り付けをとりあえずひと通りしておきました。
木工
テーブルはアカシアの集成材で作っています。

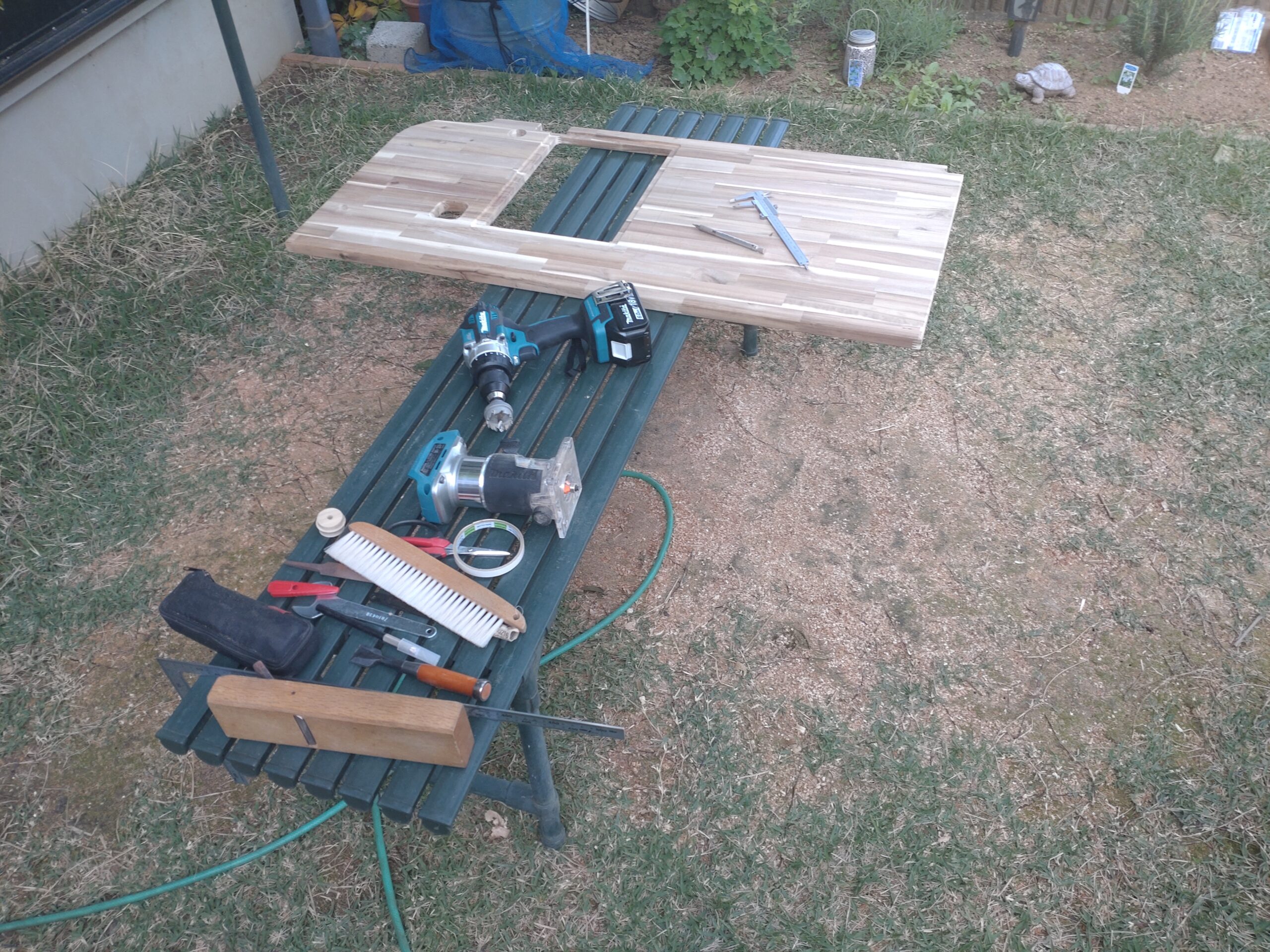

木くずがすごいことに・・・。
リューター（トリマー？）を使うと結構な量の木くずが出でしまう（ ＾ω＾）・・・。
まあこれは木なんでいつかは自然に帰ってくれるはず・・・。

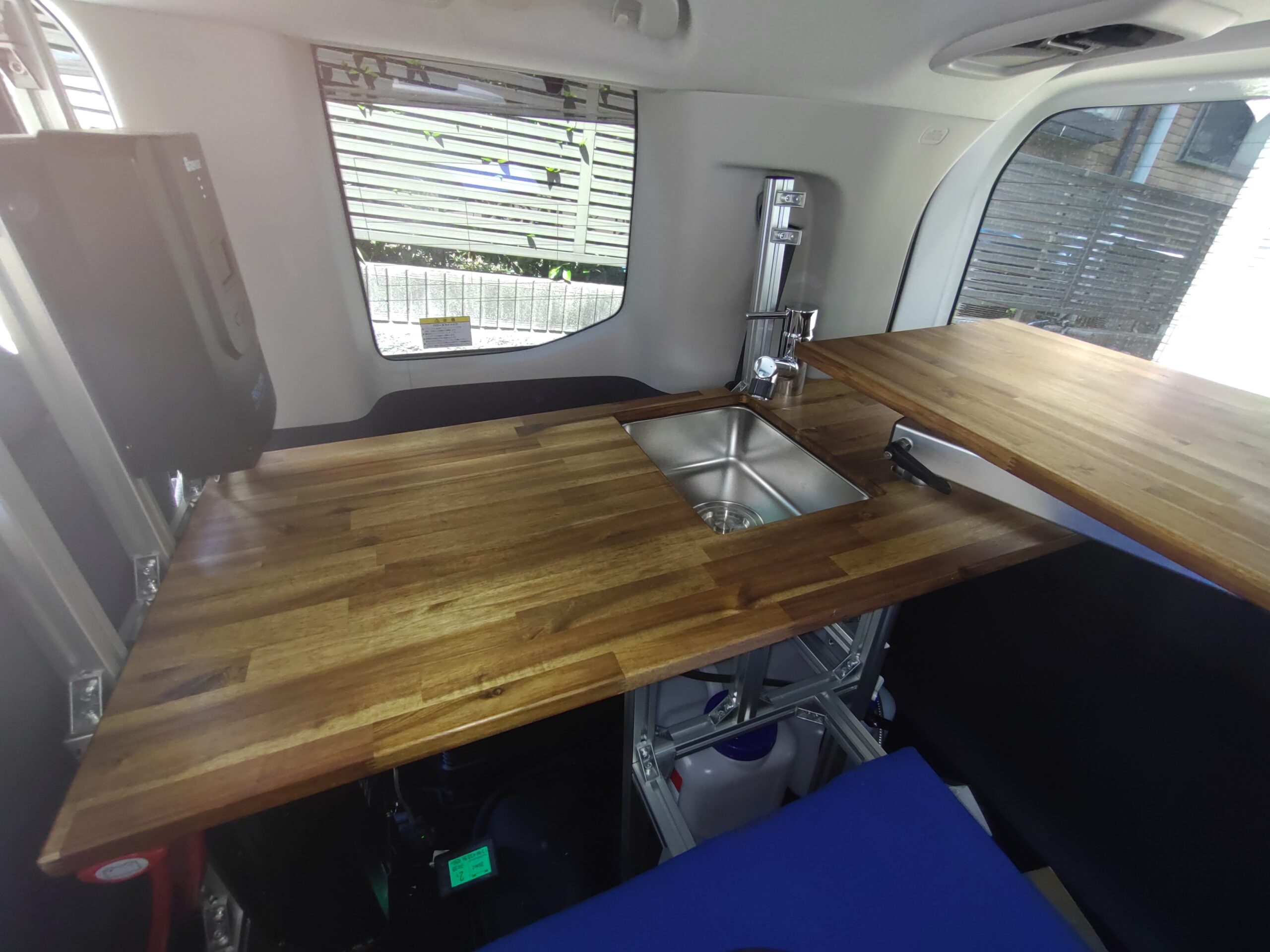

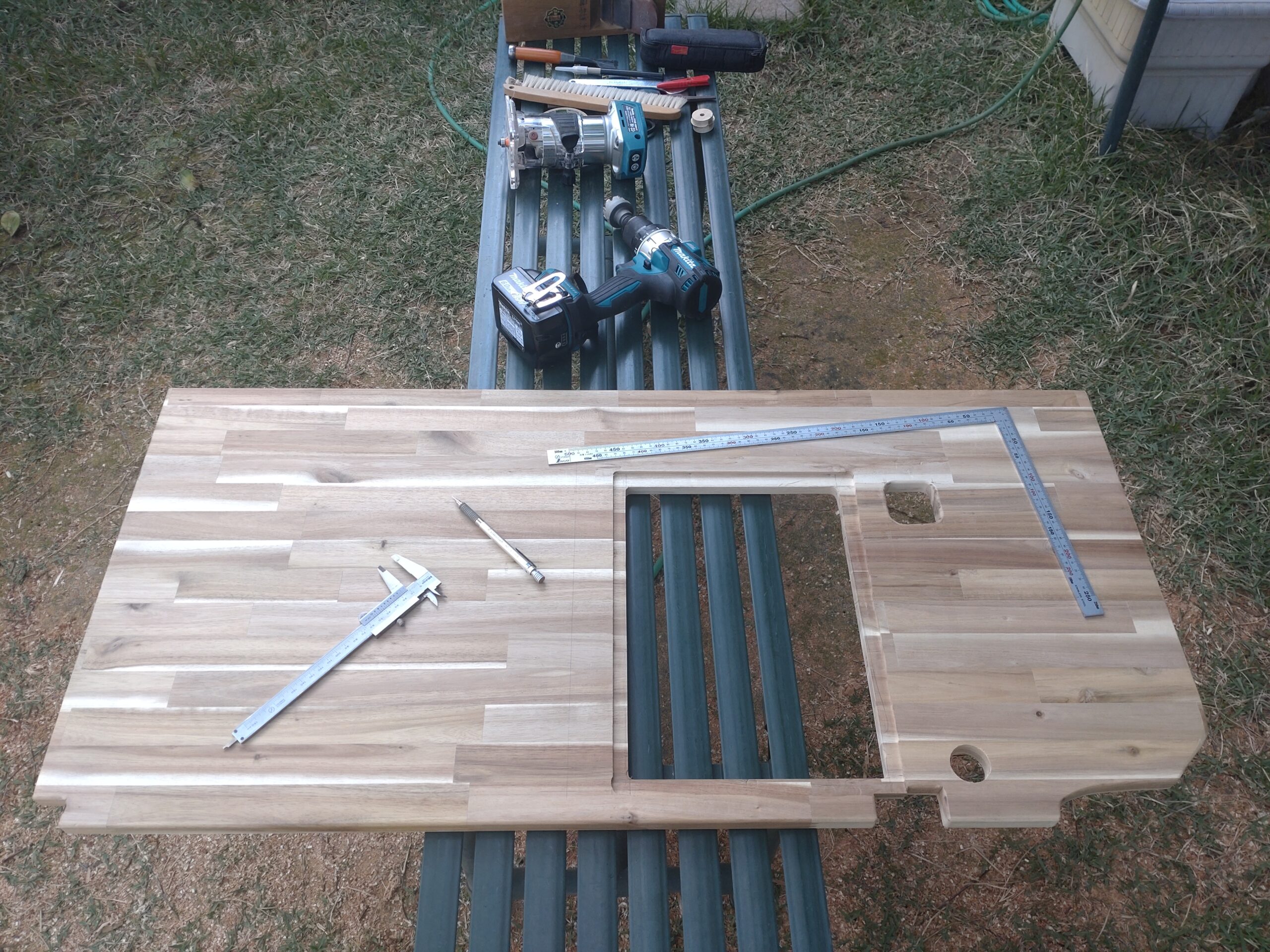

ギャレーを埋め込むんでこんな形になりました。

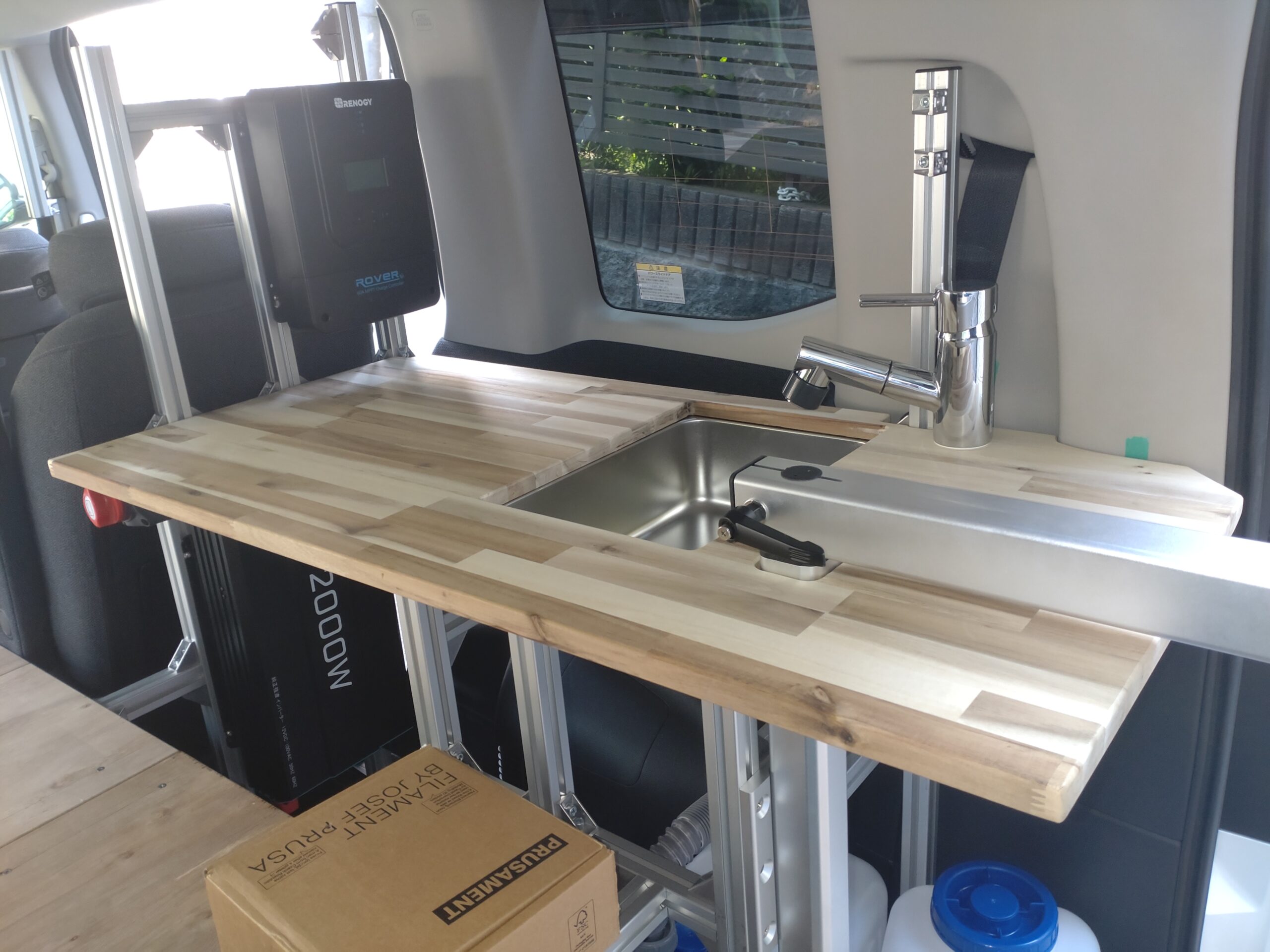

で仮組。
右端は現物合わせで際までくっつけています。
アーム伸びていますが（ ＾ω＾）・・・。

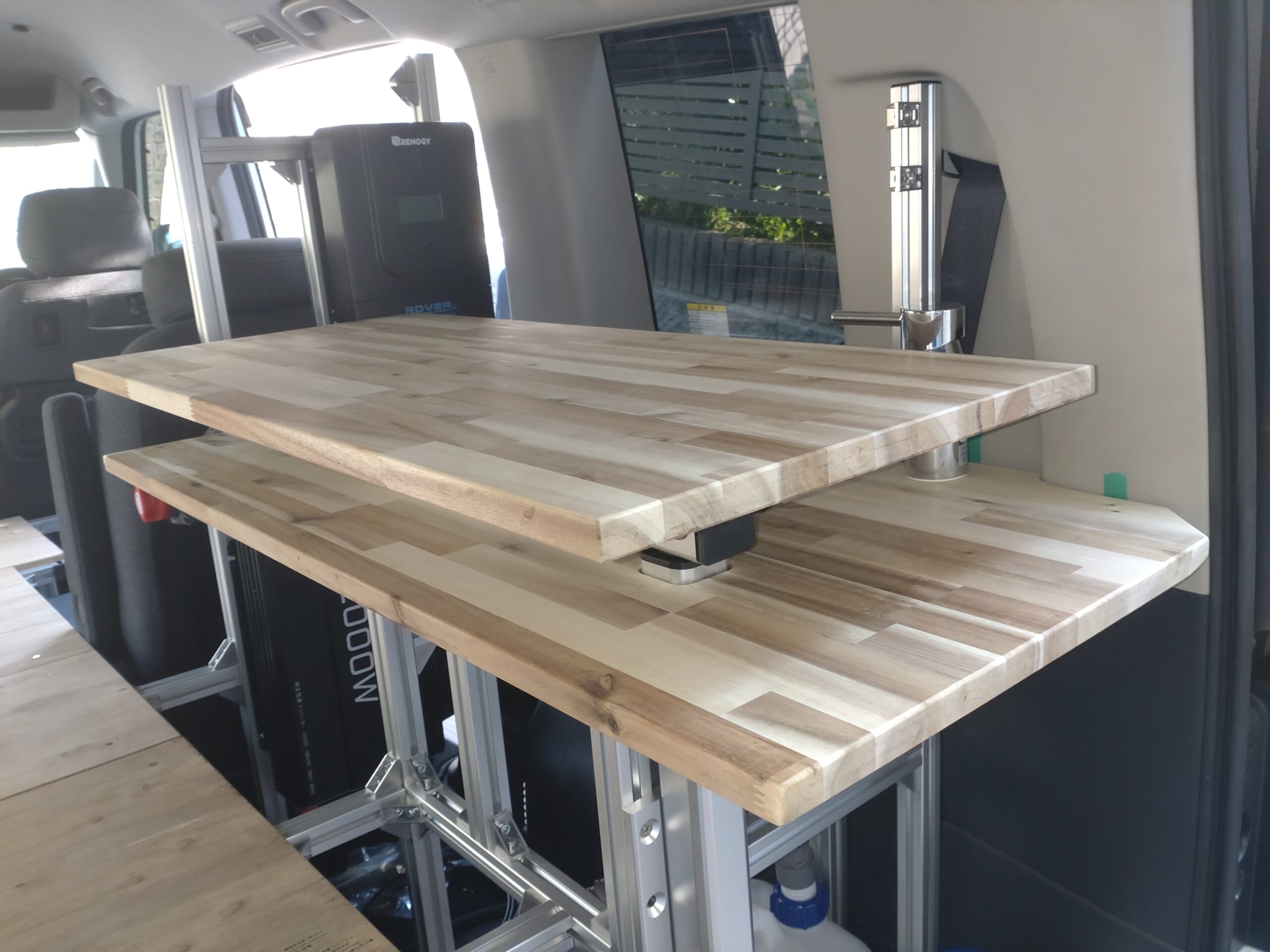

水栓との干渉チェック。
９０度回してL字のテーブルになります。

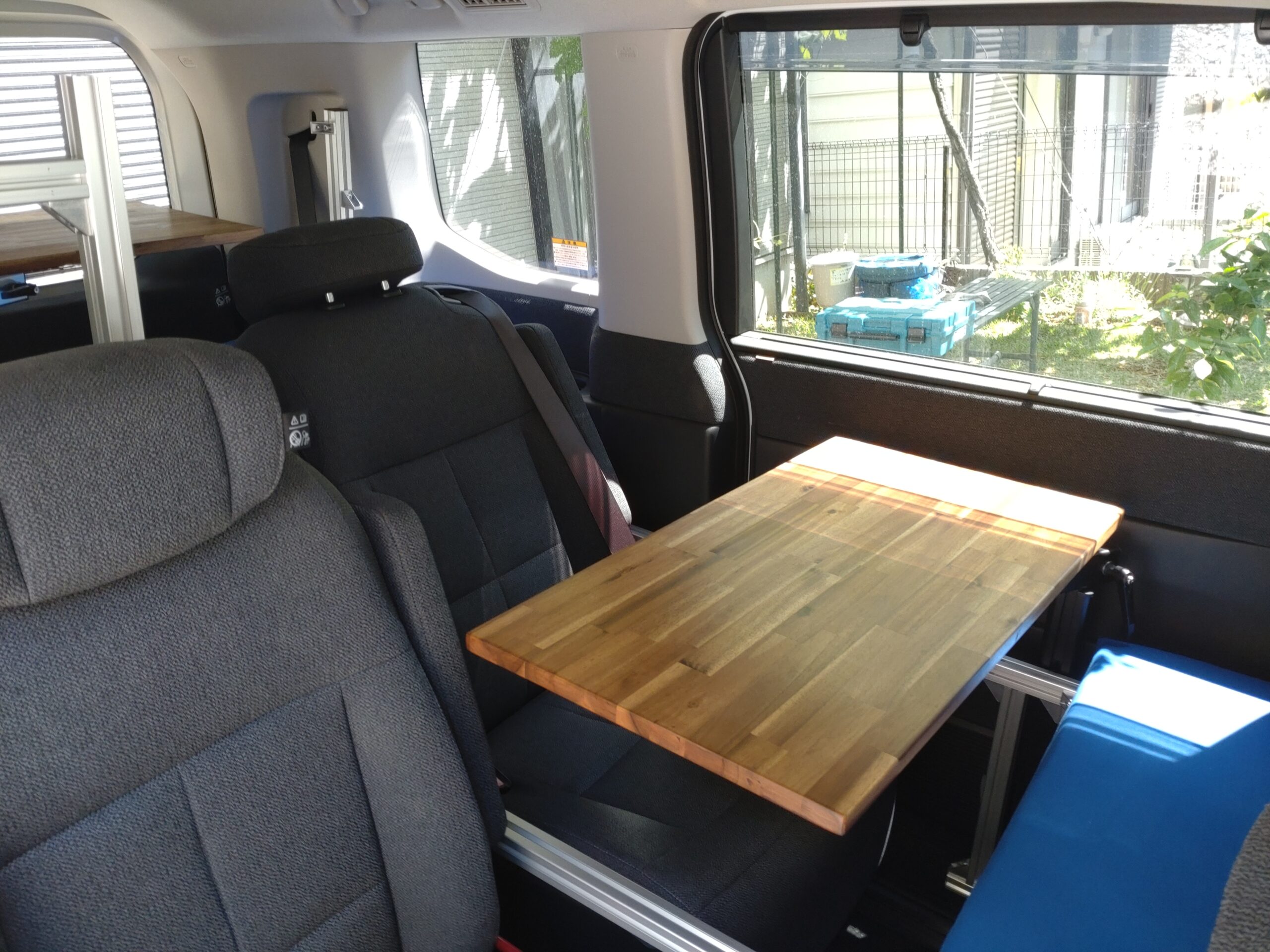

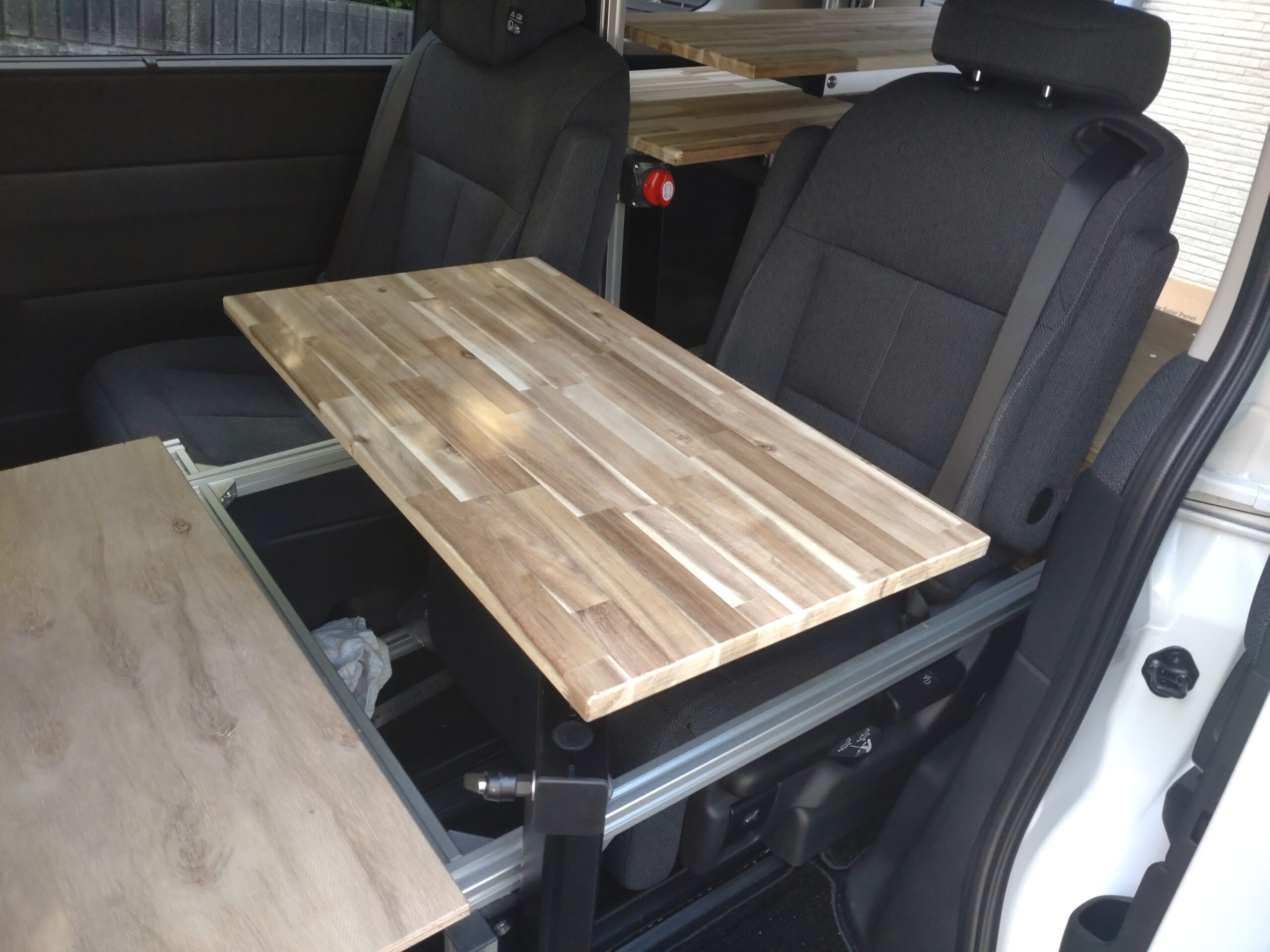

２列目左側の乗車時。
ここが一番ゆったり座れるんでテーブルをつけています。
まあ乗り込むときフレームを跨がないといけないんですが（ ＾ω＾）・・・。

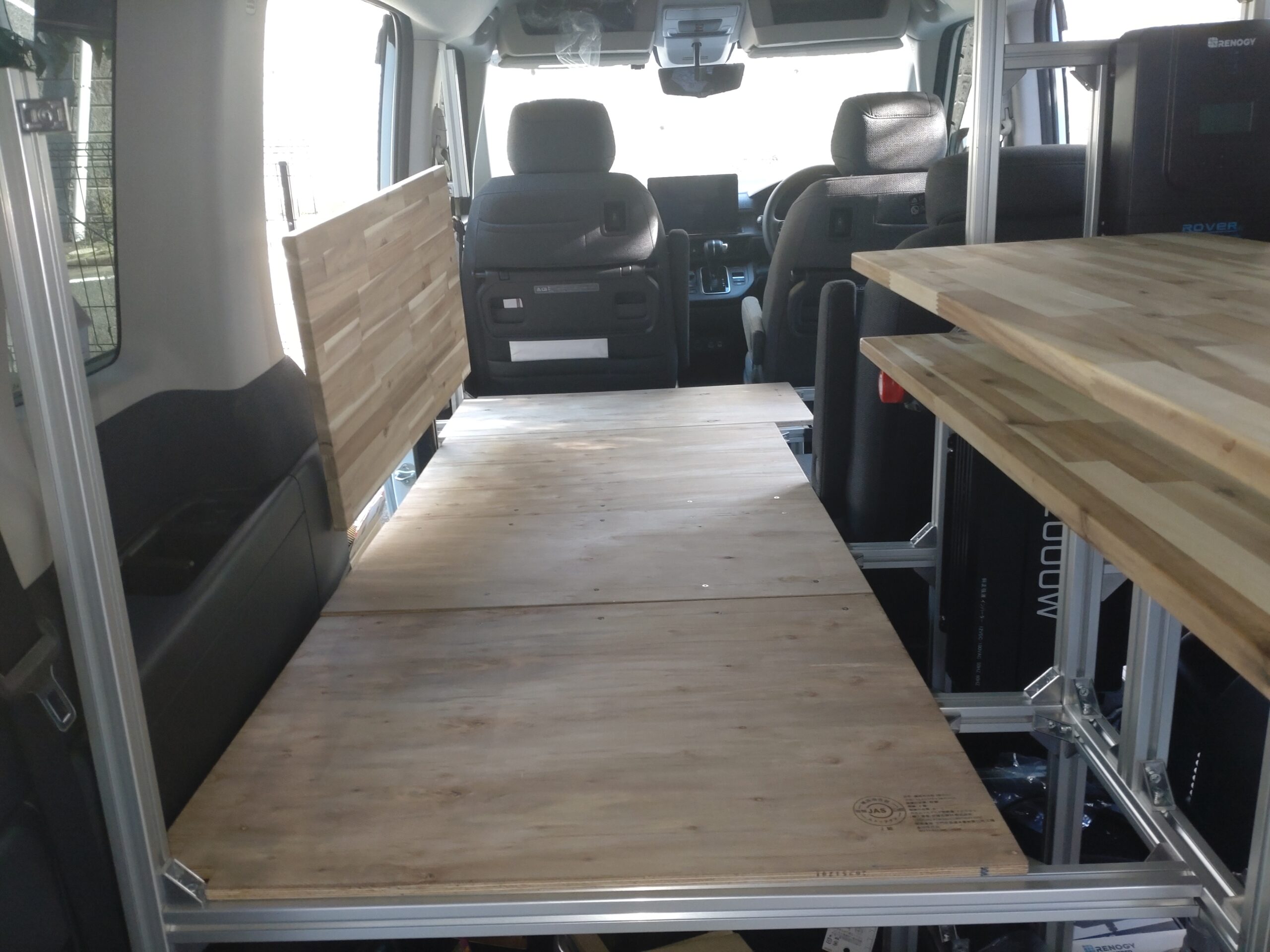

ベッド展開時はこのスペースを確保しました。
４分割の板をフレームの上に敷いています。
裏側に位置決め、たわみ防止用の角材を入れてあります。
塗装とベッド張り
テーブルに塗装しベッドにウレタンスポンジ入れて合成皮革で覆っています。
ウレタンスポンジは固めの50㎜です。
合成皮革はディナミカにしました。
旭化成 ディナミカ
スエード調で落ち着いた濃い青色です。
ウレタンスポンジを板のサイズに切ってタッカーでディナミカを折り込んで張りつけました。
スポンジを雑に切ったんで角がきれいに出なかったです。
ここは次回張り直すときにはきっちりやろうと思っています。
とりあえず自分的には許容範囲ということで見なかったことにします（ ＾ω＾）・・・。

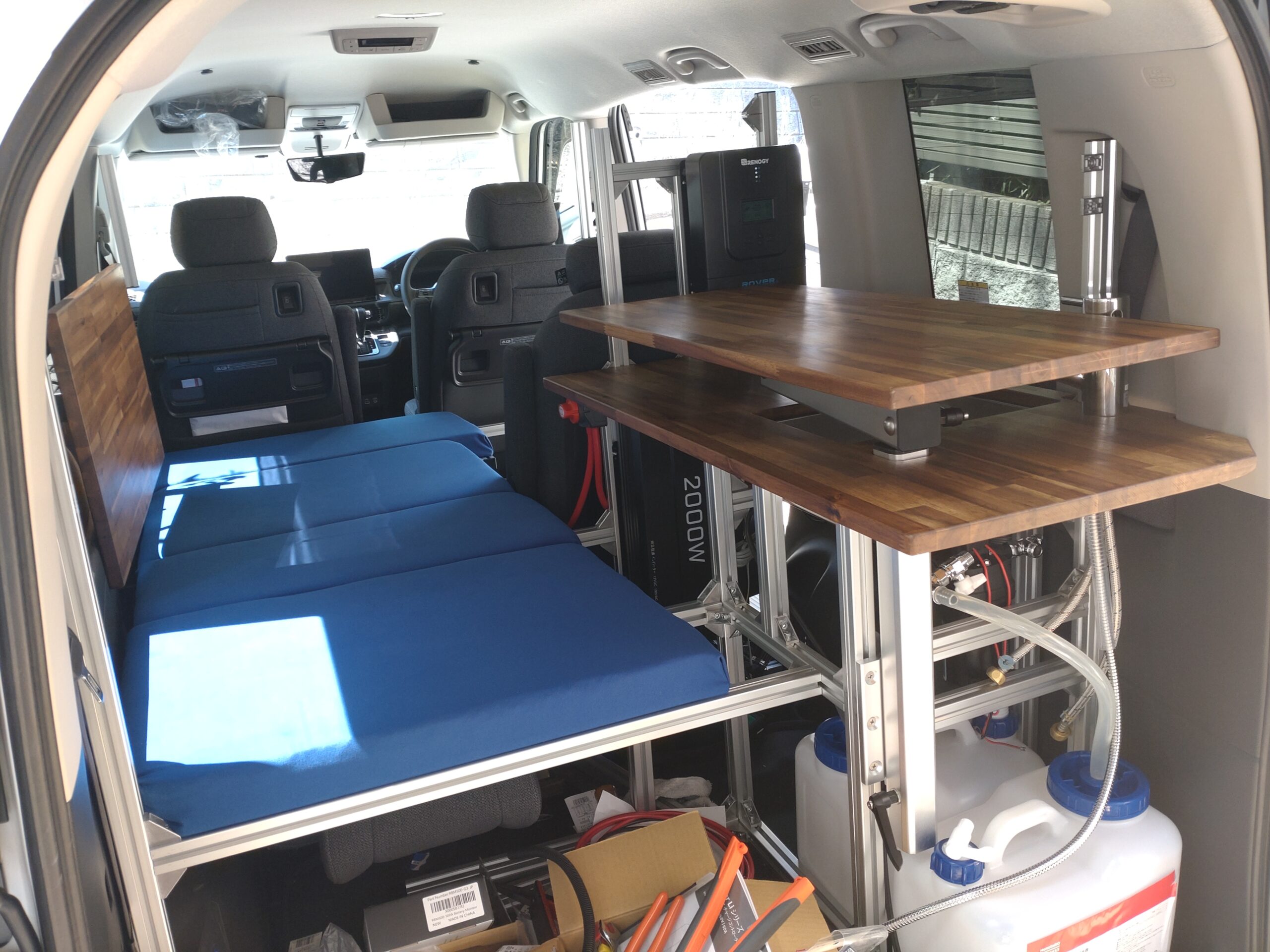

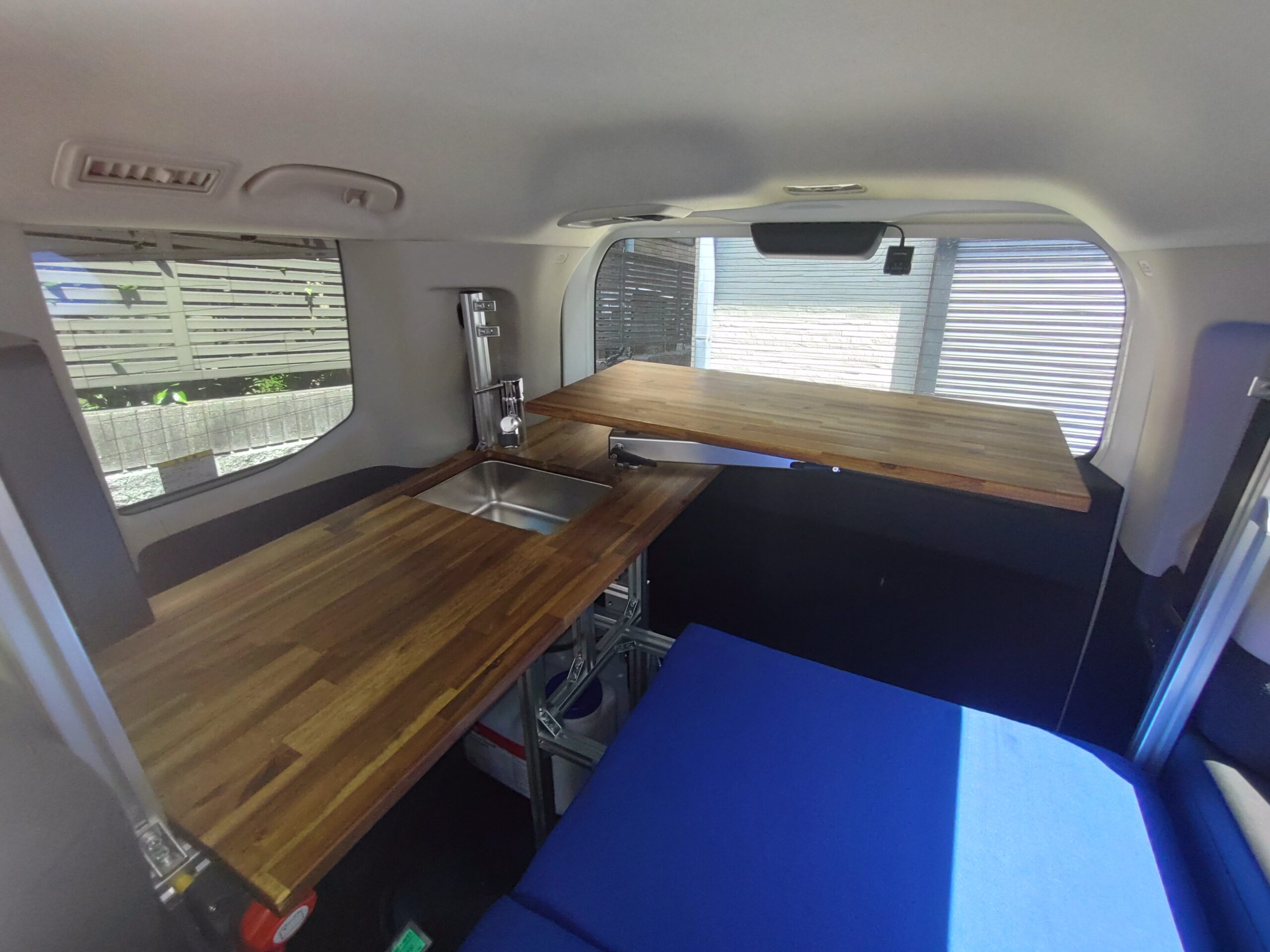

車内側から後方
利用時の視点はこのようなイメージになると思います。
ギャレーの蓋作ればその分机が広く使えそうですね。
切れ端もらってきているんで余裕が出来たら作ろうと思っています。
元板から厚みを薄くしないと出っ張ってしまうんでうまく作ってツライチになるように何か考えないとです。
2列目のテーブル展開時はこんな感じ。
給水栓の配管

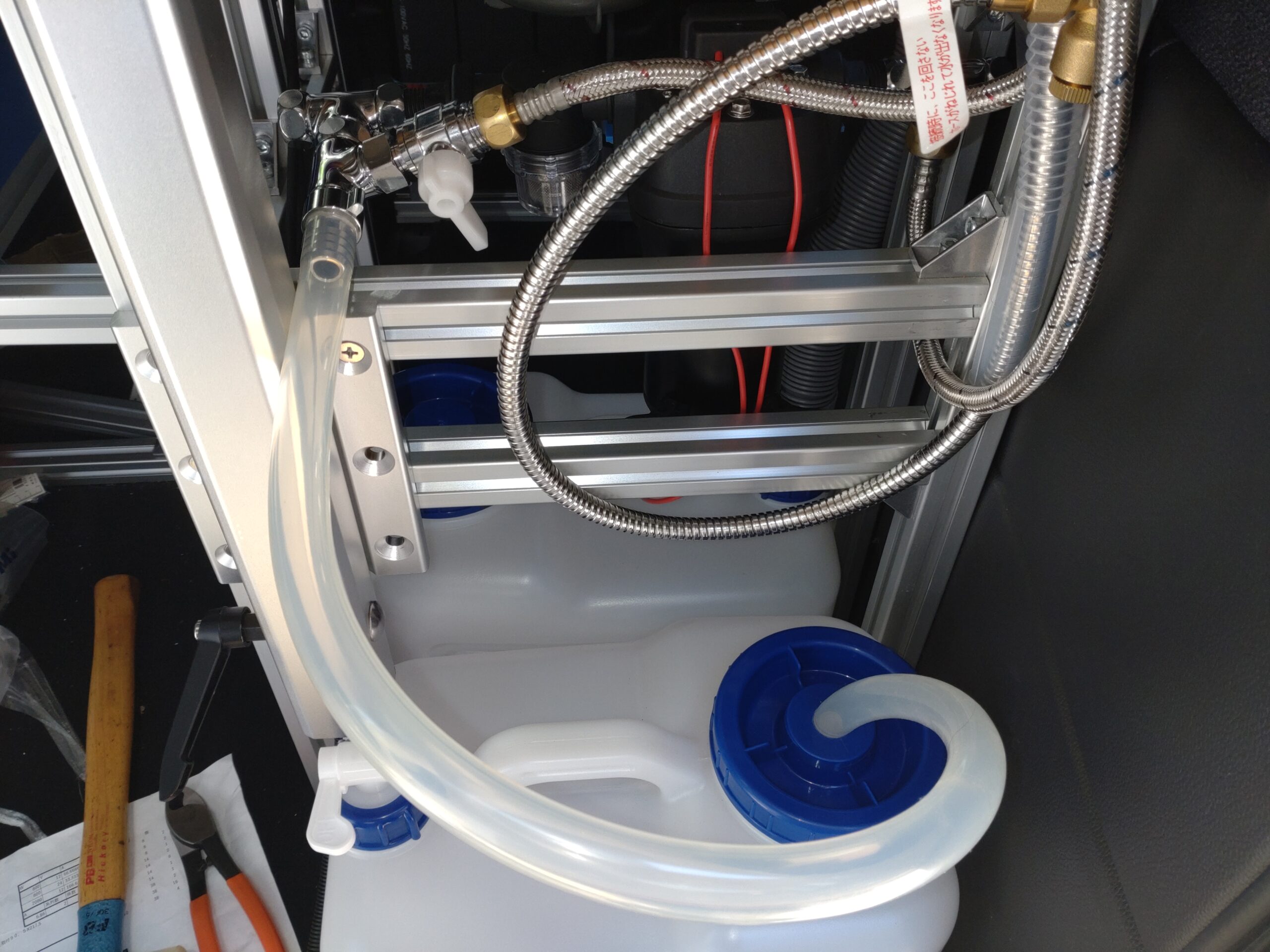

給水ポンプ周り。

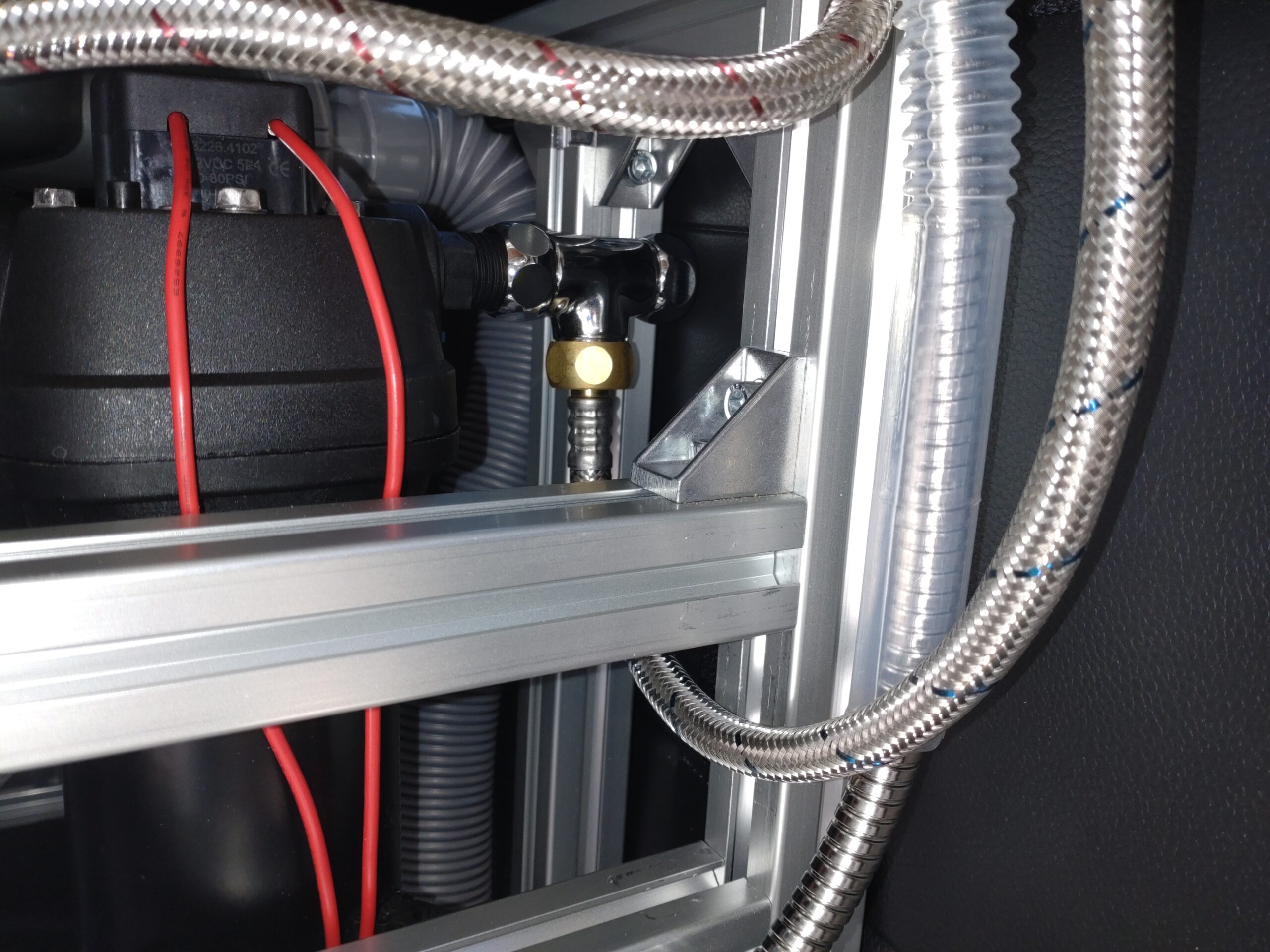

ポンプ給水側配管。
凍結防止のため給水栓お湯側の配管は水抜きを考慮してバルブを介して給水側に接続しています。

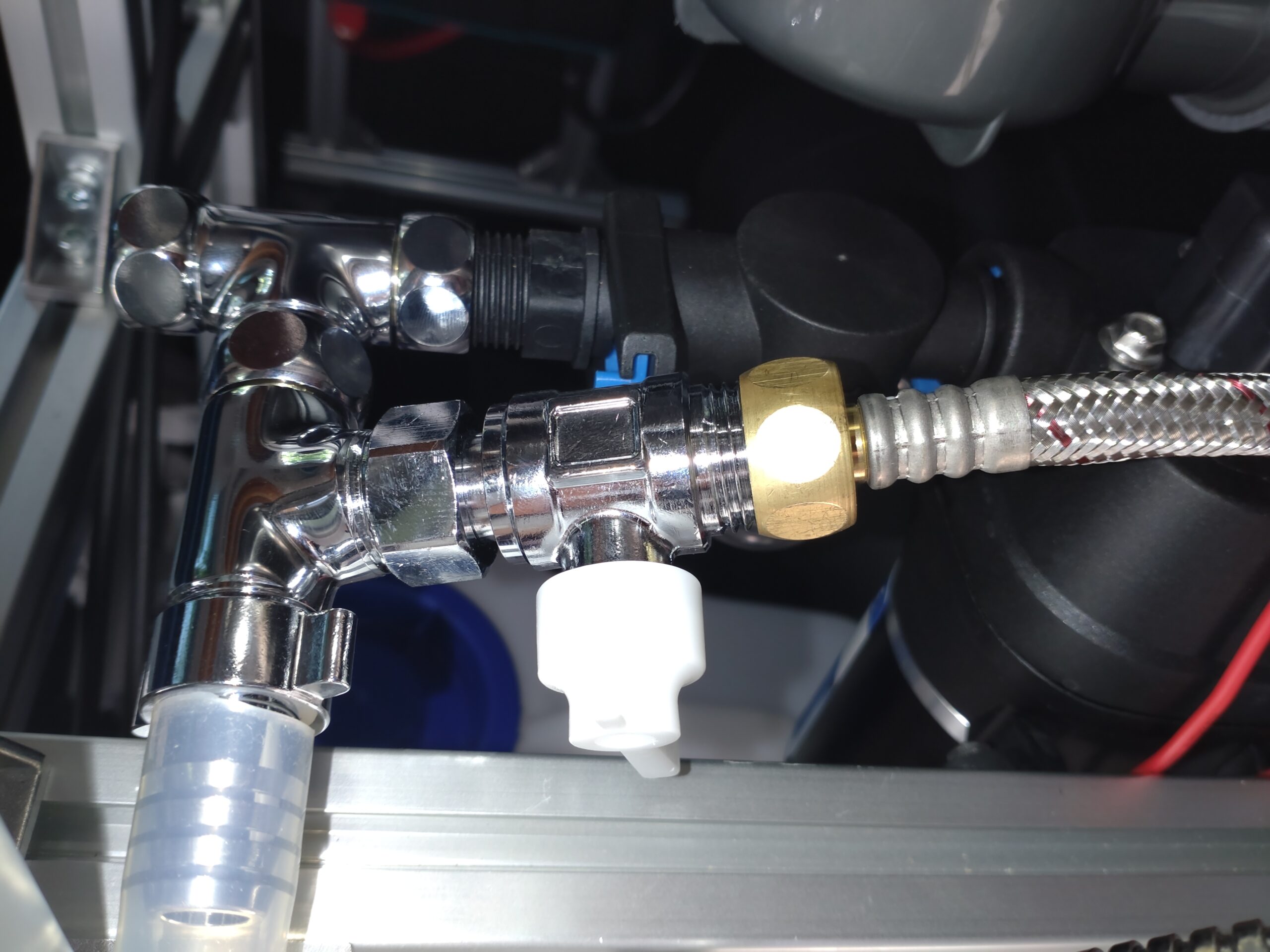

ポンプ吐出側配管。
こちらはチーズ、閉止プラグを設置して水抜きが出来るよう対応しました。
ですがポンプの電源が１２Vだったの忘れていたんで部材がなく試運転はまだできていません。

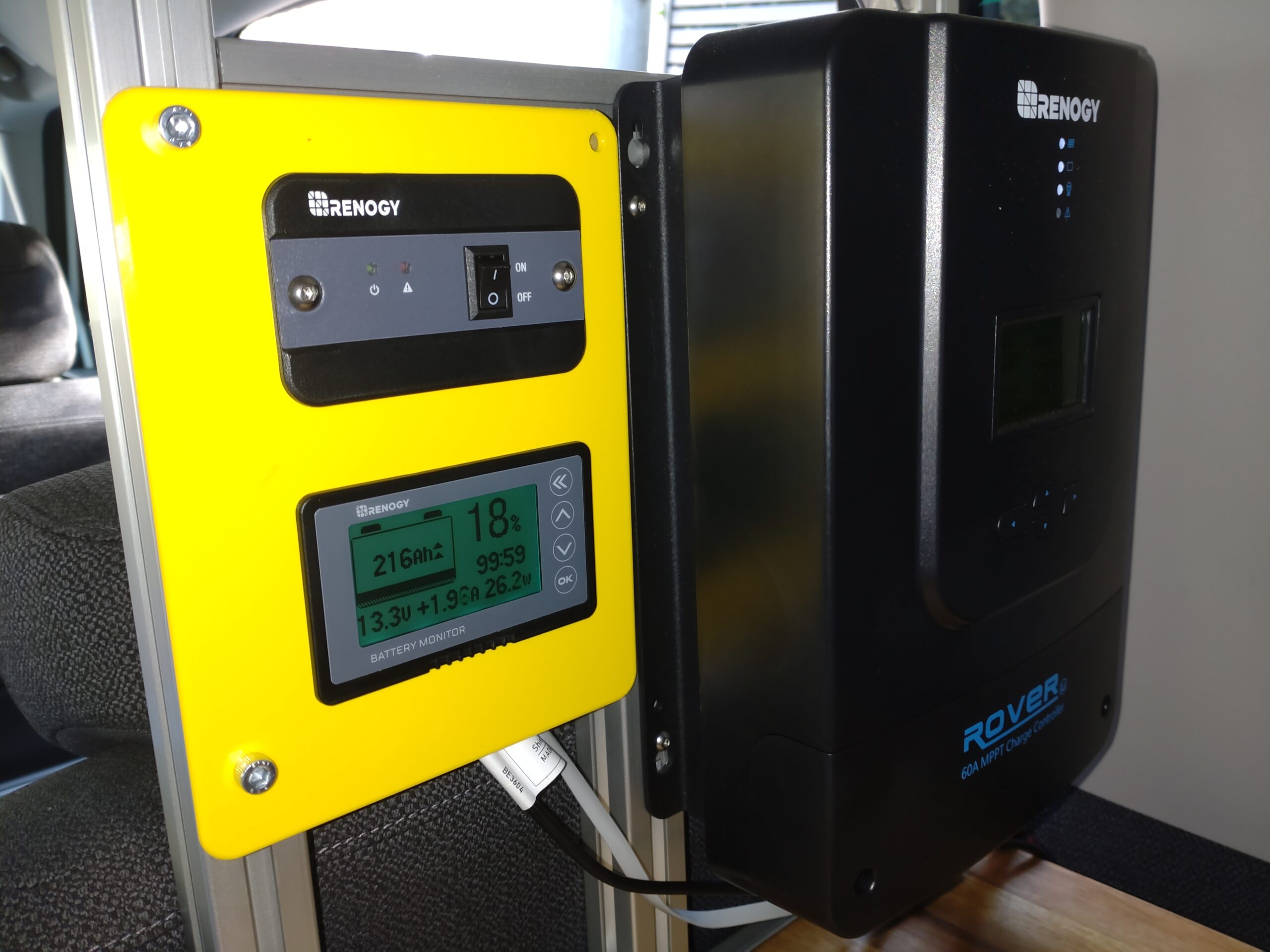

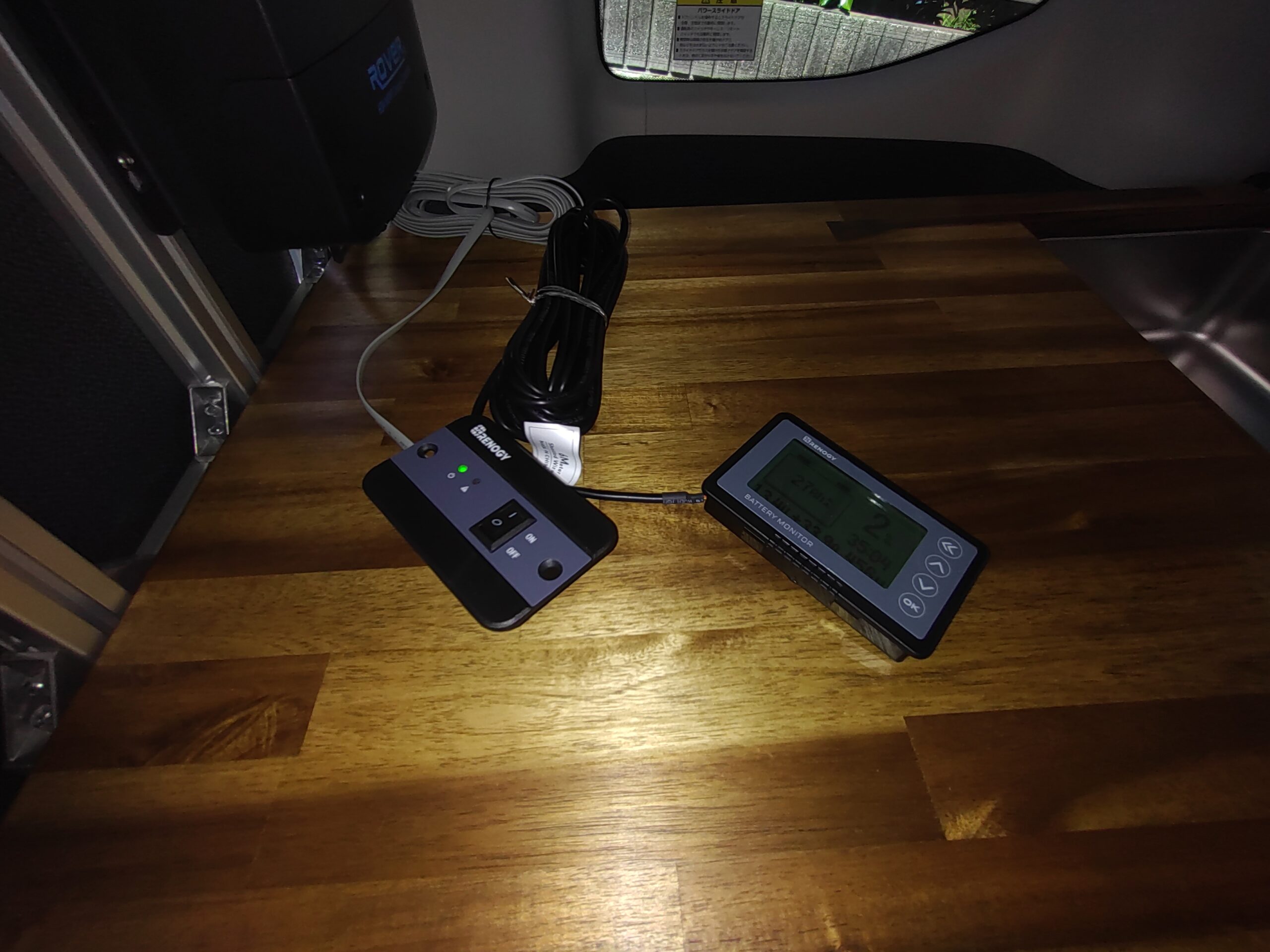

バッテリーモニターとインバーターのリモートSWの設置（仮）
インバーターのリモートSWとバッテリーモニターの表示器なんですが（ ＾ω＾）・・・
とりあえずこんな感じで固定してみました。
黄色の板は３Dプリントで製作してみたんですが裏側でフレームの接手と干渉してしまって・・・。
上部右側のネジが取付できませんでした・・・。
黄色はとりあえず３Dプリンターにセットしてあった色なんで・・・。
ちょっと浮いていますが・・・。
ここは再度設計してプリントしなおそうと思っています。
電装関連の作業。
これらの作業の合間に電気関連の配線をしているんですが・・・。
とりあえずバッテリーとインバーター、ソーラー発電システムは利用できるようになりました。
なので屋根のソーラーパネルからサブバッテリーへの充電とAC１００Vは使えるようになりました。
でもバッテリーモニターについては設定値が適当なんで表示がバグってます（ ＾ω＾）・・・。
残りはその設定と走行充電のシステム、１２Vでの負荷側配線がまだ手をつけられていません。
今回の5月の連休でここまで作業が出来ました。
細かいところはまだまだですが・・・。
残りの作業は・・・。
この連休は準備していた資材で出来るだけ作業を行ったんですが準備不足や方針変更もあって・・・。
でもそれなりに作業は進められたと思っています。
とりあえず思いつく残作業は・・・。
ギャレーの蓋の制作
ここは先出。
車載用冷蔵庫の購入とその設置場所の検討。
買おうと思っていた冷蔵庫はやめます。
で冷蔵と冷凍のできるもう少し容量の大きい物にすることにします。
まだ具体的に機種の選定はしていないんですが・・・。
やっぱり冷凍もできるものが欲しくなってしまいました。
ということで多分サイズは大きくなる方向です。
なのでフレームをまたいじることになりそう（ ＾ω＾）・・・。
ベッドマットも一部作り直すことになるかもですが・・・。
ポータブルクーラーの購入
まだ選定してないですがやっぱりほしいな～と。
最近のキャンピングカーではエアコンは装備されているのが当たり前になりつつあるようです。
近年の夏の暑さはひどいものがありますし・・・。
これも設置場所も含めて検討します。
走行充電システムの配線作業
エンジンルームから車内へのルートがまだ検討出来ていないんでそこをクリアにしなきゃ・・・。
テーブルの下に引き出しを・・・。
まだ全く収納作ってないんでまずはそこから・・・。
上部収納の計画他
場所や大きさも含めて・・・。
照明も常設で１２Vで配線しておきたい。
換気のためのなにかも設置しないと・・・。
ここまで決めないと１２Vの負荷側が決まらない・・・。
冷蔵庫やクーラーも１２Vで駆動するものがあります。
なんでそういったものを使う場合はその準備をする必要があります。
でその場合の集中SWとかその場所を決めないと・・・。
利用する電気製品はもっと早めに決めておくべきでした（ ＾ω＾）・・・。
でも先立つものにも限界があります。
ここは時間で解決するしかないので（ ＾ω＾）・・・。
まだまだいろいろ作業が続きそうです・・・。
まあ少しずつ作業が進み先が見えるといろいろと考えてしまって・・・。
その時々で自分の考えも変わるんで・・・。
常に過渡期ってことで（ ＾ω＾）・・・。
