セールの素材の端材にテンプレートを使ってマーキングを試してみました。
ペンは今まで利用していたぺんてるのN50(中字)でやろうと思いやってみたんですがペンの軸が太すぎていまいち( ^ω^)・・・。
テンプレートの対象とする幅に対してペンの軸が太すぎるようです・・・。
もっとペンの軸が細い物でやらないとうまくなぞれないみたい( ^ω^)・・・。
クラス記章の文字の角がほぼ出ず( ^ω^)・・・。
なので家に有ったマッキーの細字の物で縁はやって内側の塗りつぶしはN50でやってみました。
角はとりあえずそれっぽくなって自分的には許容範囲・・・。
でもインクが違うためか境目で塗りつぶし時に引っかかってムラになるのでこれもいまいち( ^ω^)・・・。
マッキーは大きな面積を塗るとかすれるのでダメですね。
ペンテルホワイトの中字も合わせて塗ってみましたが角はやっぱりいまいち細字が必要そうです。

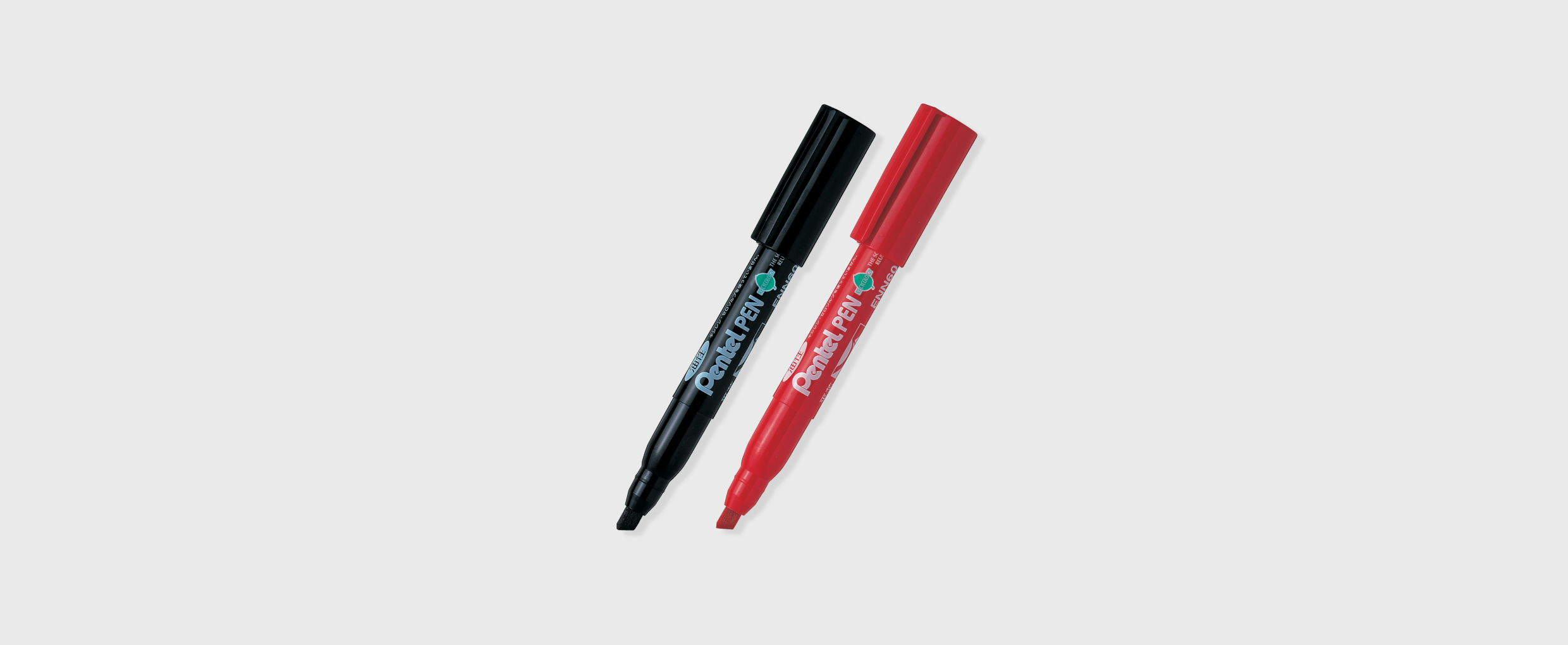

使うペンは?。
本番は細字ENMS50-A(ぺんてるの細字の物)を買って縁をやって内側はENN50-Aで塗りつぶそうと思います。
https://www.pentel.co.jp/products/marker/pentelpen
丸芯・中字 筆記線幅 1.1mm ENN50-A
丸芯・細字 筆記線幅 0.9mm ENMS50-A
でも5の縦の線部分はルールギリギリの太さ・・・。
もう少し余裕があった方が良さそうですね・・・。
横方向にのみ1割ぐらい大きくしてみようと思います。
クラス記章はルール上のテンプレートのままなのですが一応幅70mmで出来ています。
ここはぺんてるの細字の物でもう一度やってみて微調整が必要ですね。
国際記章は?
国際記章は上下左右ともに文字の太さがルールギリギリの4mm( ^ω^)・・・。
なので国際表記は1割程度均等に大きくしてみようと思います。
微妙にテンプレ-トの大きさの調整が必要ですね。
使うペンによっても違うとは思いますがもう少し太目にしておいた方が良かったみたいです・・・。
利用するペンのテンプレートにあたる部分の太さとそのペンで描く太さとの差の1/2分の想定が少なかったという事です。
少し大きめになるようにして設計したつもりなんですがもう少し微調整が必要になってしまいました( ^ω^)・・・。
微調整( ^ω^)・・・。
で再度必要に合わせて修正したテンプレートをプリント・・・。
プリント出来ました。
ペンも近くの文具店には取り扱いが無かったので注文しておきました。
再確認。
モノタロウで発注、翌日には発送され手元に来ました。
平芯太字も買ってみたんですが細字の方が使いやすかったです。
再度作り直したテンプレートを使ってマーキング( ^ω^)・・・。
今度は大丈夫です。もう少し丁寧に作業すれば仕上がりももう少し向上すると思います。
平芯太字で右側にマーキングしてみたんですが微妙な感じでした( ^ω^)・・・。
数字の高さ、幅、間隔、も余裕をもって大丈夫( ^ω^)・・・。
CDセール用セールナンバー
CDセール用も同様の傾向なので若干調整して併せてプリントしておきました。
サイズの確認なので塗りつぶしは省略( ^ω^)・・・。
これも大丈夫ですね。
他の数字も多分同様の傾向なのとつなぐ部分も同様の縮尺にしないとうまく繋げられないので同様にプリントすれば良さそうですね( ^ω^)・・・。
(確認は必要ですが・・・。)
国際記章の文字の間隔
国際記章は文字間が狭いです・・・・。
これをそのままデータ変換して取り込んでいるんですが( ^ω^)・・・。
https://dfracing.world/wp-content/uploads/2016/03/national-lettering-templates-40mm.pdf
そのままではルール違反になっちゃいます( ^ω^)・・・。
このテンプレートは10パーセント大きくプリントしてるんですが( ^ω^)・・・。
ペンの太さとかのレベルではないです・・・・。
間隔を3mmづつ広げて再度プリントしてマーキング。
OKですね。
これで95のセール用のテンプレートの微調整は終わりました。
これでやっとマーキングが出来ますね。
今回のルール変更
今回のルール変更ではマーキングについて細かく規定されたのでその対応は人それぞれだとは思います。
自分の場合は今回製作のテンプレートで対応していますが以前製作したセールはほぼ全滅となってしまいました。
公式のレースやそのルールに準拠するレースに出る場合は対応が必要となります。
自分の古いセールについてはほぼPETフィルムのセールなので一度消してからマーキングをやり直す必要がありそうです。
まあ公式レースやそのルールに準拠するレースに出る方は対応が必要という事です。
セールは基本的に消耗品なので使っているうちに入れ替えしていくので徐々に入れ替わっていくのかなとは思いますが( ^ω^)・・・。
自分の場合は今回ルールに倣ったセールが出来たので出来るだけこのセールを温存しておこうと思っています。
で今まで使っていたマーキングが現行のルールに沿っていないセールは練習用として使っていくことにします。
でそのセールが消耗して来たら順次入れ替えていけばいいかなと思っています。
えっそんな公式レースに出る予定有るのって聞こえてきそう・・・。
今のところいろいろあってそんな余裕が全くないんですが( ^ω^)・・・。
記事
R0.0 新規作成 2024.08.09
